变频器DP通信的数据区结构

    SIMATIC变频器DP通信协议的通信数据包括参数区PKW和过程数据区PZD（见图6-48）。

    图6-48    变频器通信数据区的结构

   SIMOVERT MASTERDRIVES有5种PPO（PP01～PP05，见图6-46）。以PP01为例，“4PKW/2PZD”表示有4个PKW字、两个PZD字。

    过程数据区PZD包括主站发送给变频器的控制字和主设定值，以及变频器返回给主站的状态字和主实际值。表6-5给出了PZD1和PZD2的意义。

    表6-5    PZD区的数据

    控制字1各位的意义见表6-6，状态字1各位的意义见表6-7。除了控制字1和状态字1外，还有用得较少的控制字2和状态字2。它们各位的意义见驱动设备的使用手册。

    表6-6    过程数据中的控制字

    控制字的第15位为0时，如果有故障信号，将封锁逆变器脉冲，断开主接触器/旁路接触器。

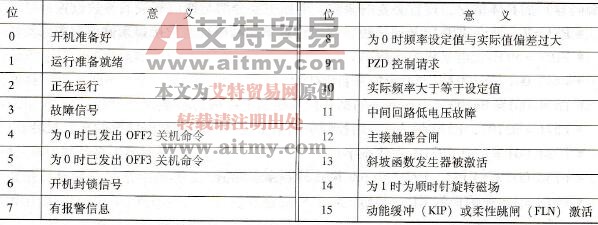

    表6-7    过程数据中的状态字
