S7-300/400在OB1中调用多重背景功能块

    项目“发动机控制”中OB1对FB1的两次调用，被图4-39中OB1对FB10的调用代替。FB10的输出参数“PE_DE_OverSpeed”送给符号名为“两台发动机超速”的共享数据Q5.7。调用FC1的汽油机的风扇控制程序与图4-19中的相同。

    图4-39    OB1中调用多重背景功能块FB10

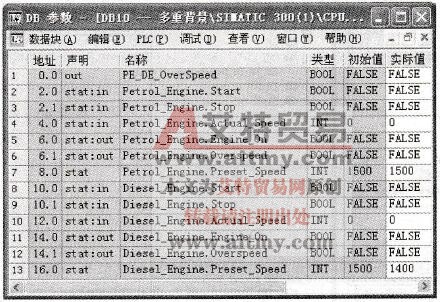

   FB10的背景数据块DB10见图4-40，多重背景的名称“Petrol Engine”和“Diesel _ Engine”加在FB1的局部变量之前，例如“PetrolEngine. Enging_On”。可以修改柴油机的预置转速“Diesel_Engine．Preset_Speed”的实际值，修改后需要下载到PLC。

    图4-40    多重背景数据块DB10的数据视图

    使用多重背景时应注意以下问题：

   1)首先应生成需要多次调用的功能块（例如上例中的FB1）。

    2)管理多重背景的功能块（例如上例中的FB10）必须设置为有多重背景功能。

   3)在管理多重背景的功能块的变量声明表中，为被调用的功能块的每一次调用定义一个静态( STAT)变量作为多重背景，以被调用的功能块的名称（例如FB1）作为该静态变量的数据类型。
