S7-300/400基于硬件组态的时间中断

    要求在到达设置的日期和时间时，用Q4.0自动起动某台设备。用新建项目向导生成一个名为“OB10_1”的项目，CPU模块的型号为CPU 315 -2DP。

    打开硬件组态工具HWConfig（见图4-43），双击机架中的CPU，打开CPU的属性对话框。在“时刻中断”选项卡中，设置执行起动设备的日期和时间，执行的方式为“一次”。用复选框激活中断，按“确定”按钮结束设置。单击工具栏上的按钮，保存和编译组态信息。

    在SIMATIC管理器中生成OB10，下面是用语句表编写的OB10的程序，设置的时间到时，将需要起动的设备对应的输出点置位：

   SET    //将RLO置为1

   =  Q    4.0   //将RLO写入Q4.0

    下面是OB1中的程序，用I0.0将Q4.0复位：

   A    I0.0

   R    Q4.0

    打开PLCSIM，生成QB4的视图对象。下载所有的块和系统数据后，将仿真PLC切换到RUN -P模式。时间中断在PLC暖启动或热启动时被激活，在PLC启动过程结束之后才能执行。达到设置的日期和时间时，可以看到Q4.0变为1状态。

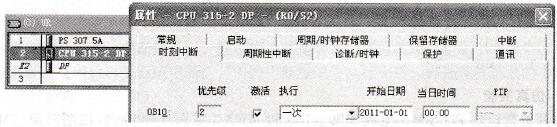

    图4-43    组态时间中断

    做实验时应设置比当前的日期时间稍晚一点的日期和时间，以免等待的时间太长。
