S7-300/400功能块与功能的生成与调用

    下面以发动机控制系统的用户程序为例，介绍生成和调用功能和功能块的方法。

    用STEP 7的新建项目向导创建一个名为“发动机控制”的项目。图4-11中的主程序OB1调用功能块FB1和名为“汽油机数据”的背景数据块DB1来控制汽油机，调用FB1和名为“柴油机数据”的背景数据块DB2来控制柴油机。此外还用不同的实参调用功能FC1来控制汽油机和柴油机的风扇。

    图4-12是程序设计好后SIMATIC管理器中的块。DB4和UDT1用于介绍复杂数据类型和用户定义数据类型，与发动机控制无关。

    图4-11    程序结构示意图

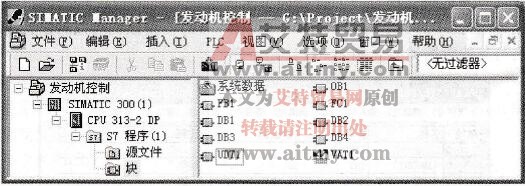

    图4-12    SIMATIC管理器
