S7-300/400功能块应用举例

    “FB例程”的控制要求如下：用FB1的输入参数“Start”（起动按钮）和“Stop”（停止按钮）控制输出参数“Motor”（电动机，见图4-20）。按下停止按钮，输入参数TOF（数据类型为Timer）指定的断电延时定时器开始定时，输出参数“Brake”（制动器）为1状态，经过设置的时间预置值后，停止制动。

    输入参数Speed（实际转速）与静态变量PreSpeed（预置转速）比较，实际转速大于预置转速时，输出参数OverSpeed（转速过高，Bool变量）为1状态。

    图4-20    FB1的局部变量表与程序

    图4-21是在OB1中调用FB1的程序。视频教程“生成与调用功能块”演示了生成程序和用仿真软件调试功能块FB1的过程。

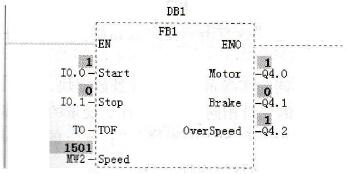

    图4-21    OB1调用FB1的程序状态
