S7-300/400参数类型ANY的应用

    1．参数类型ANY

    在调用逻辑块时，参数类型ANY用于将任意的数据类型传递给声明的形参。ANY可用于实参的数据类型未知，或实参可以使用任意数据类型的情况。数据类型ANY主要用于为系统功能( SFC)和系统功能块(SFB)分配参数。用户也可以用ANY作为逻辑块的接口参数来传递数据。

   ANY由10B组成（见图4-31），第4~9个字节的意义与POINTER的第0~5个字节相同，第1个字节（数据类型编码）见表4-6。

   ANY指针可以用来表示一片连续的数据区，例如P#DB2. DBX50.0 BYTE  10表示DB2中的DBB50~DBB59这10个字节。在这个例子中，DB编号为2，重复因子（数据长度）为10，数据类型编码为B#16#02 (BYTE)。

    图4-31    ANY指针

   ANY指针也可以用地址作实参，例如DB2．DBW30和Q12.5，但是只能指向一个地址。ANY指针只能用于形参的IN、OUT（不能用于FB）、IN_OUT和TEMP变量。

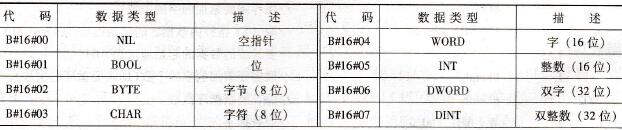

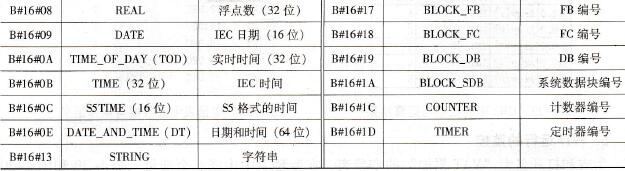

    表4-6    数据类型的编码

    2．FC2的程序设计

    【例】  用ANY指针作为输入参数，用FC2对若干个连续存放的字作异或运算。不是字则不进行运算。

    在项目“寄存器间接寻址”中生成FC2，其局部变量如表4-7所示。下面是FC2中的STL程序：

    表4-7    FC2的局部变量

   L    P##AnyPomt    //P#表示指针，第2个#号表示局部变量

   LAR1    //ANY指针送地址寄存器AR1

   L    0

   T    #Result    //将保存异或运算结果的字清零

   L    B[ AR1，P#1.0]    //取ANY指针内的数据类型（见图4-31）

   L    B#16#4

   < >I

   JC    003    //不是字则返回

   L    0

   L    W[AR1，P#4.0]    //取ANY指针内的数据块编号（见图4-31）

   ==I

   JC    001    //不是数据块（编号为0）则跳转

   T    #DB No    //保存数据块编号

   OPN    DB[#DB_No]    //打开ANY指针指定的数据块

   _001：1    W[AR1，P#2.0]    //取ANY指针内的重复因子（见图4-31）

   T    #Lenth    //保存需要累加的字的个数

   L    D[AR1，P#6.0]    //取ANY指针内数据区的起始地址（见图4-31）

   LAR1    //要异或的数据的起始地址送AR1

   L    #Lenth    //取需要累加的字的个数（即需要循环的次数）

   _002  ：T    #Lenth   //保存剩余循环次数

   L    W[AR1，P#0.0]    //取数据字

   L    #Result    //取异或运算的中间结果

   XOW    //字异或运算

   T    #Result    //存放运算结果

   +AR1  P#2.0    //AR1指向下一个字

   L    #Lenth    //取剩余循环次数

   LOOP    _002    //未运算完则返回

   _003： NOP    0

    从这个例子可以看到寄存器间接寻址的优点，通过修改地址偏移量，可以方便地读写相距任意字节的地址的数据。

    3．OB1的程序设计与程序运行结果

    下面是OB1中调用FC2的程序，对DB1中的DBW0、DBW2和DBW4作异或运算，运算结果送MW4。

   CALL    FC    2

   AnyPoint  ：=P#DB1. DBX0.0 WORD 3

   Result    ：=MW4

    应先定义后使用数据块中的变量，如果使用了数据块中未定义的变量，将会出错。

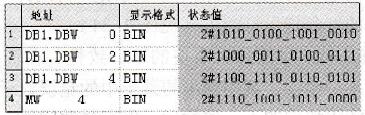

    图4-32中的变量表给出了程序运行的结果，DB1前3个字同一位中1的个数为奇数时，异或运算后MW4的同一位为1；1的个数为偶数时，MW4的同一位为0。

    图4-32    变量表
