S7-300/400的整数数学运算指令

    整数与浮点数数学运算指令对累加器1和累加器2的数据进行运算，运算结果保存在累加器1（见图3-105）。对于有4个累加器的CPU，累加器3的内容复制到累加器2，累加器4的内容传送到累加器3，累加器4原有的内容保持不变。数学运算指令影响状态位CC1、CC0、OV和OS，详细的情况见指令的在线帮助。

    图3-105    数学运算中的累加器

    整数数学运算指令的操作见表3-19。下面是整数加法运算的例子：

   L    IW    10      //IW10的内容装入累加器l的低字

   L    MW    14     //累加器1的内容装入累加器2，MW14的值装入累加器1低字

   +I                   //累加器1与累加器2低字的值相加，结果在累加器1的低字

   T    DB1．DBW25    //累加器1低字中的运算结果传送到数据块DB 1的DBW25

    在语句表中输入程序时，不能使用中文的加号和减号。

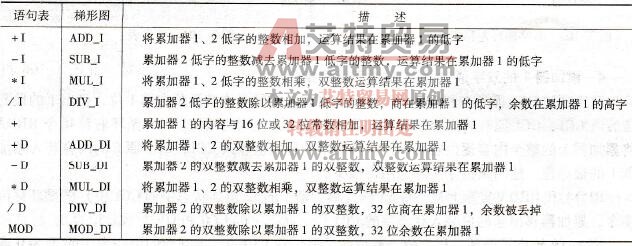

    表3-19    整数数学运算指令
