S7-300/400的存储器间接寻址

    在存储器间接寻址指令中，用方括号给出了一个作为地址指针的存储器，该存储器的内容是操作数所在存储单元的地址。地址指针就像收音机调台的指针，改变指针的位置，指针指向不同电台。改变地址指针中的地址值，地址指针“指向”不同的地址。间接寻址的优点是可以在程序处理期间，通过改变指针的值动态地修改指令中的地址。

    存储器间接寻址可用于循环程序和查表程序。在累加一片连续的存储区中的数据的循环程序中，每次循环累加一个数据。累加后修改地址指针的值，使它指向下一个存储单元，为下一次循环的累加运算做好准备。

    间接寻址可能会造成重复使用用于其他用途的存储器，从而导致PLC的意外动作。

   (1) 16位指针的间接寻址

    定时器(T)、计数器(C)、数据块(DB)、功能块(FB)和功能(FC)的编号范围小于65 535，因此使用16位的字指针。下面是定时器的存储器间接寻址的例子，用16位的MW8作地址指针。MW8的值为3，T[MW8]相当于T3。在PLCSIM中监控T3，令I0.2为1状态，可以看到T3的当前值的变化。改变MW8的值，可以操作其他的定时器。

   L    3

   T    MW    8

   A    1    0.2

   L    S5T#5S

   SD    T[MW 8]    //接通延时定时器T3的线圈

   (2) 32位指针的存储器间接寻址

    其他地址则要使用双字指针，双字指针的格式如图3-88所示，第0~2位为被寻址地址中位的编号(0~7)，第3～18位为被寻址的字节的编号(0~65 535)。

    如果要用双字格式的指针访问一个字、字节或双字存储器，必须保证指针的位编号为0，例如P#Q20.0。只有双字MD、LD、DBD和DID能作地址指针。用共享数据块中的字或双字作指针时，首先应打开该数据块。下面是存储器间接寻址的例子：

   OPN    DB    1    //打开DB 1

   L    P#4.0    //因为要访问字节，指针的位编号为0，字节编号为4

   T    DBD    10

   L    QB[DBD 10]    //将QB4装入累加器1，QB的地址在双字指针DBD10中

   T    MB    6

   L    P#4.3

   T    LD    20

    A   M[LD 20]    //M4.3的值送RLO，M4.3的地址在指针LD20中

   =    Q    5.0

   P#4.0的值为2#0000 0000 0000 0000 0000 0000 0010 0000。

   P#4.3的值为2#0000 0000 0000 0000 0000 0000 0010 0011。

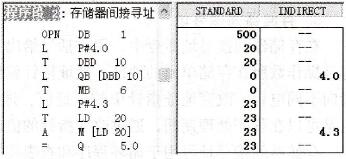

    运行时启动程序状态监控，用鼠标右键点击图3-89中的STANDARD（累加器1），执行出现的快捷菜单中的命令“显示”→“间接”，出现“INDIRECT”（间接）列，可以看到地址指针DBD10和LD20中的地址值。

    图3-88    存储器间接寻址的双字指针格式

    图3-89    间接寻址的程序状态

    【实例】某表格用MW10开始的20个字存放数据，表格的偏移量（表格中字的序号）在地址指针MD40中。第1个字MW10的序号为0，第2个字MW12的序号为1……在I0.0的上升沿，用间接寻址将表格中相对于偏移量的字的数值传送到MW110中去。

    下面是满足要求的语句表程序（见随书光盘中的例程“存储器间接寻址”），LD28是存储器间接寻址的地址指针，它的值实际上是以位为单位的整数。相邻的两个字相差16位，因此偏移量乘以16或乘以指针常数P#2.0，加上表格的起始地址，便得到要读取的字的地址。

   A    I    0.0

   FP    M    0.0

   JNB    m001    //不是I0.0的上升沿则跳转

   L    MD    40

   L    L#16    //L#16可改为P#2.0

   *D    //偏移量乘以16或乘以P#2.0

   L    P#10.0

    +D    //加上表格的起始地址，得到要读取的数据字的地址

   T    LD    28   //数据的地址送地址指针LD28

   L    MW[LD 28]    //表格中的数据送累加器1

   T    MW    110   //保存数据

   m001：NOP    0

    使用32位地址指针对数据块内的地址寻址时，首先必须用OPN指令打开要寻址的数据块，然后才能寻址，例如DBW[MD10]。如果使用完整的数据格式（例如DB2. DBW[MD10]）进行间接寻址，则会被视为出错，输入的指令变为红色。

    在用仿真软件调试程序时，用变量表设置MW10开始的数据区各个字的数值(见图3-90)，设置MD40的值为2，表示要读取数据区中的第2个字MW14。在I0.0的上升沿之后，可以看到MW110中读取的数据与MW14的相同。改变指针的值，可以读取别的字的值。

    图3-90    变量表
