S7-300/400的数据比较指令

    比较指令用来比较两个具有相同数据类型的数，指令助记符中的I、D、R分别表示比较整数、双整数和浮点数。表3-12中的“？”可以取==、<>、>、<、>=和<=。被比较数的数据类型为I、Q、M、L、D或常数。

    表3-12    比较指令

    梯形图中的方框比较指令（见图3-92）相当于一个常开触点，可以与其他触点串联和并联。比较指令框的使能输入和使能输出均为BOOL变量，可以取I、Q、M、L和D或常数。在使能输入信号为1时，比较IN1和IN2输入的两个操作数。如果被比较的两个数满足指令指定的条件，比较结果为“真”，等效触点闭合。

    图3-92中的T0是接通延时定时器，I0.0的常开触点接通时，T0开始定时，其剩余时间值从预置时间值2s开始递减。减至0时，T0的Q输出变为1状态，它的常闭触点断开，使它的Q输出变为0状态，T0的常闭触点闭合，又从预置时间值开始定时。

   T0的十六进制剩余时间（单位为10ms）被写入MW14后，与常数80比较。剩余时间大于等于80(800 ms)时，比较指令等效的触点闭合，Q4.0的线圈通电，通电的时间为1. 2s（见图3-93）。剩余时间小于80时，比较指令等效的触点断开，Q4.0的线圈断电0.8 s。

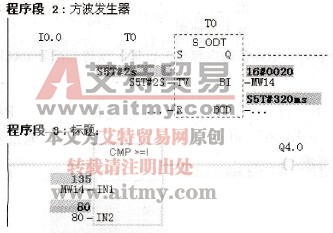

    图3-92    方波发生器电路

    图3-93    方波发生器的波形图

    语句表中的比较指令用于比较累加器1与累加器2中的数据大小，被比较的两个数的数据类型应该相同=如果比较的条件满足，则RLO为1，否则为0。状态字的CC0和CC1位用来表示两个数的大于、小于和等于关系。下面是图3-92中的程序段3对应的语句表程序：

   L    MW    14   //MW10中的整数装入累加器1

   L    80    //累加器1中的数据自动装入累加器2，80装入累加器1

   >=I    //比较累加器1和累加器2的值

   =    Q    4.0   //如果MW10>=80，则Q4.0为1
