S7-300/400与条件码CC0和CC1有关的跳转指令

    这些指令根据前一条指令的执行结果与0的关系（见表3-11），即根据状态字中的条件码CC0和CC1的状态，确定是否中止程序的线性扫描，跳转到标号所在的目的地址。

    表3-11    逻辑控制指令与状态位触点指令



    如果CC0= CC1 =1，表示指令出错（除数为0、用了非法的指令、浮点数比较时使用了非法的格式），跳转指令JUO将跳转到标号所在的目的地址。

    图3-83是随书光盘中的例程“指令应用”的OB1中的程序，其中的“*I”是16位整数乘法指令，如果乘积超出允许的范围，执行该指令后，溢出位OV（状态字的第5位）为1。

    将OB1下载到仿真PLC.将仿真PLC切换到RUN -P模式。打开OB1，单击工具栏上的按钮，启动程序状态监控功能。用PLCSIM修改MW10的值，图3-83和图3-84分别是没有溢出和有溢出的监控结果二有溢出（运算结果大于32767）时执行JO指令，将跳转到标号OVER处，没有溢出则不跳转。被跳过的指令的监控值用普通字体显示（见图3-84），被执行的指令的监控值用加粗的字体显示。

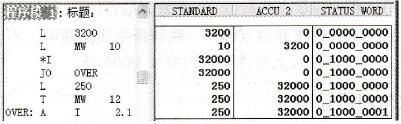

    图3-83    没有溢出的语句表程序状态监控

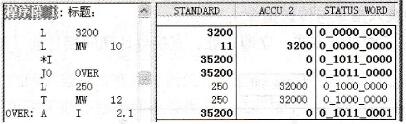

    图3-84    有溢出的语句表程序状态监控
