S7-300/400梯形图中的跳转指令

    跳转指令的助记符为JMP(Jump)，无条件跳转指令（见图3-86中的程序段4）直接与右边的垂直电源线相连，执行无条件跳转指令后马上跳转到指令给出的标号M004处。条件跳转指令的线圈受触点电路的控制（见图3-86的程序段2），JMP线圈通电时，将跳转到指令给出的标号M003处。

    图3-85    跳转指令流程图

   JMPN线圈指令在它右边的电路断开(RLO=0)时跳转。

    标号必须放在一个程序段开始的地方。放置标号时，将指令浏览器窗口的“跳转”文件夹中的“LABEL”（标号）图标“拖放”到程序段开始的地方。

    梯形图中的状态位指令以常开触点或常闭触点的形式出现。这些触点的通断取决于状态位BR、OV、OS、CCO和CC1的状态（见表3-11）。

    表3-11    逻辑控制指令与状态位触点指令



    图3-85是程序执行的流程图，图3-86是梯形图程序。整数乘法指令“MUL_I”的运算如果有溢出（乘积大于16位整数能表示的最大正数32 767），程序段2中状态位OV的常开触点闭合，将跳转到标号M003处。如果乘法运算没有溢出，OV位的常开触点断开，跳转指令线圈断电，不会跳转，将顺序执行程序段3。执行完后，在程序段4无条件跳转到标号M004处。

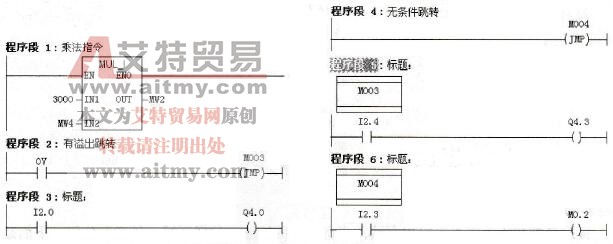

    图3-86    状态位触点指令与跳转指令的应用
