用3种定对器设计卫生间冲水控制电路

    S7-300/400的定时器种类较多，巧妙地应用各种定时器，可以简化电路，方便地实现较为复杂的控制功能。

    图3-71是卫生间冲水控制信号的波形图。I1.2是光电开关检测到的有使用者的信号，用Q4.5控制冲水电磁阀。图3-72的程序在随书光盘的项目“定时器1”中。

    从I1.2的上升沿（有人使用）开始，用接通延时定时器T5延时3s，3s后T5的常开触点接通，使脉冲定时器T6的线圈通电，T6的常开触点输出一个4s的脉冲。从I1.2的上升沿开始，断开延时定时器T7的常开触点接通。使用者离开时（在I1.2的下降沿），断开延时定时器开始定时，5s后T7的常开触点断开。

    图3-71    波形图

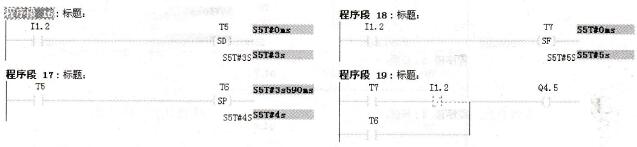

    图3-72    卫生间冲水控制电路

    由波形图可知，控制冲水电磁阀的Q4.5输出的高电平脉冲波形由两块组成，4s的脉冲波形由脉冲定时器T6的常开触点提供。T7输出位的波形减去I1.2的波形得到宽度为5s的脉冲波形，可以用T7的常开触点与I1.2的常闭触点组成的串联电路来实现上述要求。两块脉冲波形的叠加用并联电路来实现。
