STEP 7的电路块的串联和并联

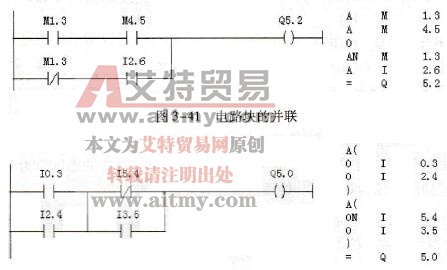

    触点的串并联指令只能将单个触点与其他触点电路串并联。要想将图3-41中的两条串联电路并联，需要在两个串联电路块对应的指令之间使用没有地址的O指令。图3-41的逻辑运算对应的逻辑表达式为M1.3*M4.5+*I2.6=Q5.2，表达式中的上划线表示取反（“非”运算），对应于常闭触点。逻辑运算的规则是先“与”后“或”。

    图3-42中电路块串联的逻辑表达式为(I0.3+I2.4)*(+I3.5) =Q5.0，因为该电路要求先作“或”运算，后作“与”运算，所以用括号将“或”运算括起来，括号中的运算是优先处理的。在左括号之前使用A指令，就像对单独的触点使用A指令一样。

    图3-42    电路块的串联

    电路块用括号括起来后，在括号之前可以使用A、AN、O、ON、X和XN指令。
