STEP 7定时器字的表示技术方法

    用户使用的定时器字由3位BCD码时间值(0~999)和时间基准组成（见图3-57），时间值以指定的时间基准为单位。在CPU内部，时间值以二进制格式存放：

   (1)定时器预置值的表示方法

    可以按下列的形式将时间预置值装入累加器的低位字：

    图3-57    定时器字

   1)十六进制数W#16#wxyz，其中的w是时间基准，xyz是BCD码格式的时间值，“#”号必须是英语字符。

   2) S5T#aH_bM_cS_dMS（可以不输入下划线），其中H表示小时，M为分钟，S为秒，MS为毫秒，a、b、c、d是用户设置的值。例如S5T#1H_12M_18S为1h12min18s，可以按上述格式输入时间，也可以以秒为单位输入时间。输入S5T#200S后按回车键，显示的时间值将变为S5T#3M20S。时间基准是CPU自动选择的，选择的原则是在满足定时范围要求的条件下选择最小的时间基准。可输入的最大时间值为9990s，或2H_46M_30S。

    在梯形图中必须使用“S5T#”格式的时间值，在语句表中，还可以使用IEC格式的时间值，即在时间值的前面加T#，例如T#20S。

   (2)时间基准

    定时器字的第12位和第13位用来作时间基准，时间基准代码为二进制数00、01、10和11时，对应的时间基准分别为10 ms、100 ms、1s和10 s。实际的定时时间等于时间值乘以时间基准值。例如定时器字为W#16#3999时，时间基准为10 s，定时时间为999×10 s=9 990 s。时间基准反映了定时器的分辨率，时间基准越小，分辨率越高，可定时的时间越短；时间基准越大，分辨率越低，可定时的时间越长。定时器指令见表3-9。

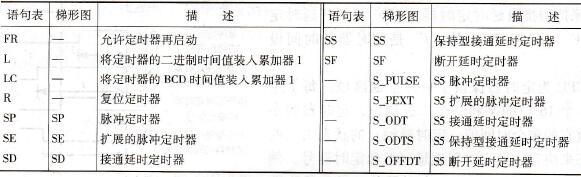

    表3-9    定时器指令
