S7-1500 PLC的硬件安装

    S7 -1500本机系统和ET200MP分布式I/O系统的所有模块都是开放式设备，需要安装在外柜、控制柜或电气操作区中，采用水平安装可在最高60℃的环境温度下使用；采用垂直安装可在最高40℃的环境温度下使用。

    与S7 - 300/400PLC类似，安装导轨作为S7 - 1500 PLC的机架，S7 -1500的模块可以直接挂装在导轨上，符合EN 60715标准的组件则可以直接安装在导轨下半部分所集成的标准顶帽翼型导轨上。为了方便使用，安装导轨有160~830 mm不等的5种标准规格，还有2000 mm不带安装孔的特殊规格，用于特殊长度的安装场合。

    放置安装导轨，需要保留足够的空间来安装模块和散热，保证安装完毕的模块和导轨底部和顶部至少保留25 mm的最小间隙，如图2-10所示。

    安装导轨还需要连接保护导线，以确保电气安全。如图2-11所示，将导轨附带的M6号螺栓滑入导轨底部T型槽中，将垫片、带接地连接器的环形端子（已连接最小直径为10 mm²的接地导线）、扁平垫圈和锁定垫圈插入螺栓（按该顺序），并旋转六角头螺母，通过该螺母将组件拧紧到位，将接地电缆的另一端连接到中央接地点/保护性母线( PE)。

    图2-10    控制柜的最小间隙

    图2-11    连接保护性导线

    导轨安装完毕后，将S7-1500的模块按照槽号从低到高的顺序依次挂接在安装导轨上。在安装过程中，除了负载电源，其他相邻模块间要安装U型连接器，构成背板总线，在模块之间进行信号传递。U型连接器的外观如图2-12所示。

    各模块依次安装完毕后，对信号模块和工艺模块连接前连接器。前连接器的外观如图2-13所示，用于对I/O模块进行外部输入/输出设备接线。其中，推入式前连接器使接线更加轻松。

    图2-12    U型连接器

    图2-13    前连接器

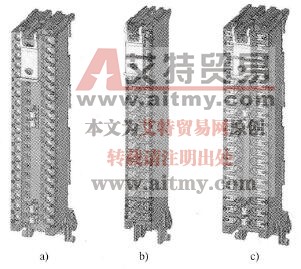

   a) 35 mm螺钉式b）25 mm推入式c）35 mm推入式

    在使用工艺模块和模拟量模块的前连接器时，必须带有屏蔽支架、电源元件和屏蔽线夹，外观如图2-14~图2-16所示。屏蔽支架是一个适用于使用EMC信号的模块（例如，模拟量模块、工艺模块）的插入式支架，而且与屏蔽线夹一起使用时，可确保在最短安装时间内实现低阻抗屏蔽应用。屏蔽线夹用于将屏蔽电缆连接到屏蔽支架。电源元件插入在前电缆连接器中，可用作使用EMC信号的模块的电源。屏蔽支架、电源元件和屏蔽线夹与前连接器的装配如图2-17所示。

    图2-14    屏蔽支架

    图2-15    屏蔽线夹

    图2-16    电源元件

    图2-17    屏蔽元件与前连接器装配

   1-屏蔽线夹2-电缆套管(约20 mm)3-固定夹（电缆扎带）

   4-信号电缆5-前连接器6-电源元件7-屏蔽支架8-电源线

    对于最大额定电压为DC24 V的数字量模块，使用前连接器备件中的电位桥（如图2-18所示），可以桥接电源电压的端子，从而减少接线工作量。可以使用电路桥分别连接相对的端子9和29、10和30、19和39以及20和40。

    图2-18    电位桥

    各模块安装完毕后，还要对电源模块和CPU或接口模块进行电源线的连接，以及外部输入/输出设备与I/O模块的连接。需要注意，以上过程需要在断电情况下安装和接线。

    与S7 - 300/400PLC不同的是，S7 -1500的前连接器在信号模块和工艺模块上存在一个预接线的位置，此时前连接器虽然位于模块上，但位置略显凸出，与模块没有电气连接，方便接线。
