S7-1500 PLC硬件系统设计的硬件接线

    硬件接线部分主要包括传统电气接线及S7-1500 PLC接线部分。传统电气接线部分包括电源引入、传送带电动机和急停部分的接线。PLC接线部分包括电源接线和各个模块的接线。

    传统电气部分接线电路原理图如图4-27所示。

   S7-1500 PLC电源接线原理图如图4-28所示。

    图4-27    传统电气部分接线原理图

    图4-28    PLC电源接线原理图

    数字量输入模块DI32、数字量输出模块D032及模拟量输入模块AI8的接线原理图如图4-29~图4-31所示。其中D032模块的1L+端与电源间串联了一个KA1的动合触点，以实现急停时的输出设备断电，同时点亮急停灯( HL8)。

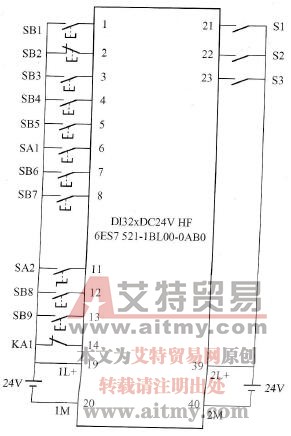

    图4-29    DI32模块接线原理图

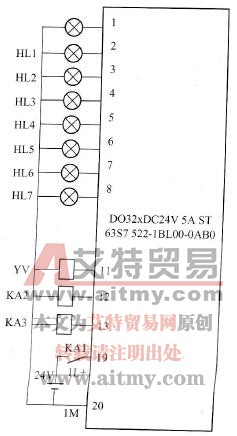

    图4-30    D032模块接线原理图

    图4-31    AI8模块接线原理图
