C200Hα系列PLC的AC/DC输入单元

    1) AC/DC输入单元IM211

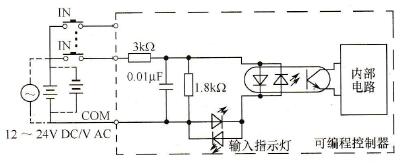

    该单元的输入电源既可以是交流电压，也可以是直流电压，在实际中根据需要方便地进行连接。该单元的输入接线电路如图4-15所示。参数见表4-5。

    图4-15    IM211输入单元接线电路图

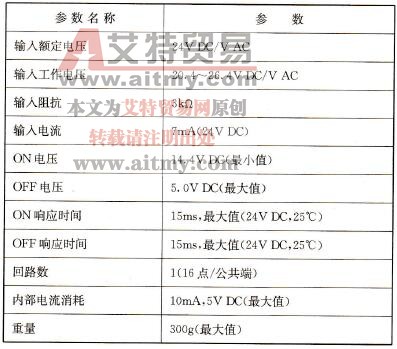

    表4-5    输入单元IM211的参数

   2) AC/DC输入单元IM212

    该单元的输入电源可以是交流电压，也可以是直流电压，在实际中根据需要方便地进行连接。该单元的输入接线电路如图4-16所示，参数见表4-6。

    图4-16    IM212单元的输入电路

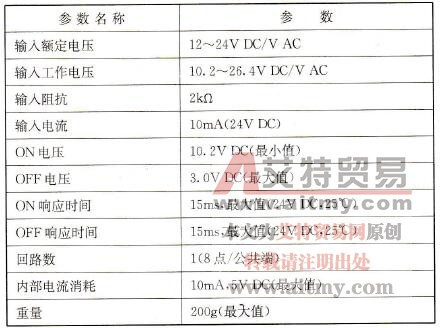

    表4-6    输入单元IM212的参数表
