S7-1500 PLC的电源模块

    S7-1500 PLC的硬件系统主要包括本机模块及分布式模块等。本机模块包括电源模块、CPU模块、信号模块、通信模块和工艺模块等，分布式模块如ET200SP和ET200MP等。本机的中央机架上最多可安装32个模块。

   S7-1500 PLC中有两种电源模块：系统电源和负载电流电源。

    1．系统电源(PS)

    系统电源是具有诊断功能的电源模块，可通过U型连接器连接到背板总线上，为背板总线提供内部所需的系统电压。这种系统电压将为模块电子元件和LED指示灯供电。CPU模块、PROFIBUS通信模块、Ethernet通信模块、PtP通信模块或者接口模块未连接到DC24V负载电源时，系统电源也可以为其供电。

    系统电源模块有三种型号，其属性见表2-1。

    表2-1    系统电源模块及其属性

    2．负载电源(PM)

    负载电源与背板总线没有连接，用于给模板的输入输出回路供电。此外，可以根据需要使用负载电源为CPU和系统提供DC 24V电压。

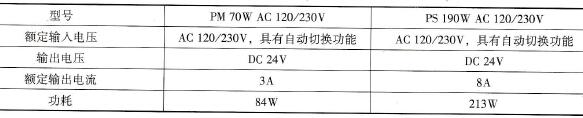

    负载电源有两种型号，其属性见表2-2。

    表2-2    负载电流电源模块及其属性

    3．为模板供电的配置方式

    电源为S7-1500PLC模板供电的配置方式有三种。

   (1)只通过CPU给背板总线供电

    通过负载电源向CPU提供DC 24V电压，再由CPU为背板总线供电。

   (2)只通过系统电源PS给背板总线供电

    位于CPU左侧0号槽的系统电源通过背板总线为CPU和背板总线供电。

   (3)通过CPU和系统电源Ps给背板总线供电

    负载电源向CPU提供DC 24V电压，CPU和系统电源为背板总线提供允许的电源电压。
