C200Hα系列PLC的触点输出单元

    1)触点输出单元OC221、OC222、OC225、OC223、OC224

    触点输出单元的电路如图4-17所示，参数见表4-7。

    图4-17    继电器触点输出单元的电路

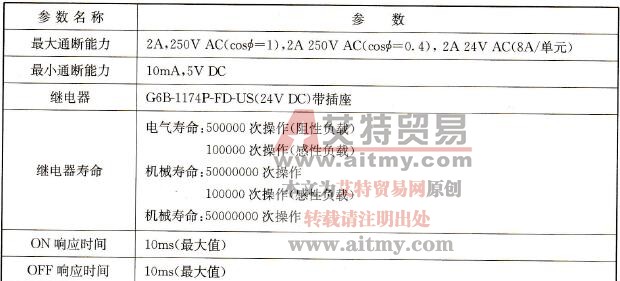

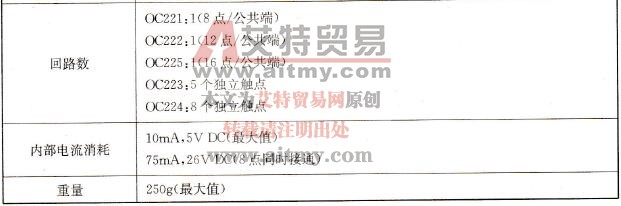

    表4-7    继电器触点输出单元的参数

   2)触点输出单元的预期寿命

    触点输出单元使用欧姆龙公司的G6B-1174P-FD-US继电器，此继电器的触点寿命与触点流过的电流大小、环境温度有关。

    触点寿命试验的条件是：开关频率，最大1800次/h。在此条件下，环境温度为23℃时，继电器的寿命与触点电流之间有很强的依赖关系，一般情况下，触点电流减小1/10，触点寿命可以增加10～20倍；而温度影响更大，在环境温度55℃时的寿命是室温(0～40℃)下继电器寿命的1/5。

    继电器在达到预期寿命之前必须更换。

    在继电器触点接有感性负载时，应该增加灭弧电路。在每个直流感性负载上并联一个保护触点的二极管，目的是延长触点寿命，防止噪声、减少碳化和氮化物沉积的产生，但是应该正确使用，否则会缩短继电器的寿命。

    在输出单元继电器触点上使用灭弧电路，会延缓输出单元继电器的恢复时间。

    吸收浪涌电流的阻容方法是在负载两端并联一个阻容串联电路，如图4-18所示，如果负载是一个继电器或一个电磁铁时，该电路使触点断开和负载复位之间出现一段时间延迟。

    一般要求继电器触点每流过1A电流，电容器的电容量应为0.5～1μF；继电器触点上的1V电压，应有0.5～1Ω的电阻。在确定电容和电阻的参数时，应该考虑触点断开时电容对火花的抑制和触点闭合时电阻对流入负载电流的限制。

    电容的耐压应该大于400V，若是交流电路，应该使用无极性电容。

    注意：千万不要只用电容作为灭弧电路与负载并联，因为这种电路虽然在回路断开的瞬间防止火花的效果是非常有效的，但是当触点闭合时，触点可能会因电容的放电而熔化。

    吸收浪涌电流的二极管方法：在负载两端并联二极管是触点灭弧的一个方法，该方法的电路如图4-19所示。该电路只能用于直流电源。

    二极管可以将负载线圈内积聚的电能量转变成流出线圈的电流，该电流流过感性负载的电阻被转换成热量。

    使用该方法时，触点断开和负载复位之间的延迟会比阻容方法大。

    二极管的反向耐压值应为电源电压值的3倍，二极管的正向电流应等于或大于负载电流。

    吸收浪涌电流的压敏电阻方法如下：使用压敏电阻吸收浪涌电流的电路如图4-20所示。压敏电阻具有的恒压特性可以防止触点间产生高压。如果电源电压是24V或48V，则压敏电阻并联在负载两端，而对于电源电压为100V或200V时，应该将压敏电阻并联在触点上。

    图4-18    阻容灭弧电路

    图4-19    二极管方法

    图4-20    压敏电阻方法
