S7-1500 PLC的CPU模块及附件

    S7-1500的CPU最初发布了三种型号CPU1511 - 1PN、CPU1513 - 1PN和CPU1516 -3PN/DP，之后又新出了CPU1515-2PN和CPU1518 - 4PN/DP两种型号。

    1．属性

   S7 -1500的CPU属性见表2-3。

    表2-3    CPU模块及其属性

    2．外观及显示元件

    以CPU1513-1PN为例，其实物外观如图2-1所示。S7 -1500的CPU均配有显示面板，可以拆卸。显示面板的外观布置如图2-2所示。

    图2-1    CPU1513-1PN实物外观

    图2-2    显示面板布置

   1-显示CPU当前操作模式和诊断状态的LED指示灯2-显示屏3-操作员控制按钮

    将显示面板拆下后，其CPU模块前视图如图2-3所示，后视图如图2-4所示。

    图2-3    CPU不带显示面板的前视图

   1-显示CPU当前操作模式和诊断状态的LED指示灯

   2-显示屏连接器3-SIMATIC存储卡的插槽

   4-模式选择器形状5-PROFINET接口

   X1的2个端口的LED指示灯6-MAC地址

   7-PROFINET接口(X1)，带双端口交换机

   8-电源连接器9-固定螺钉

    图2-4    CPU模块后视图

   1-屏蔽端子表面

   2-背板总线接头

   3-固定螺钉

    3．CPU的指示灯

    从图2-2和图2-3可以看出，CPU的指示灯包括当前操作模式和诊断状态的LED指示灯，以及PROFINET接口的LED指示灯，具体分布如图2-5所示。CPU的LED指示灯状态所对应的含义见表2-4和表2-5。

    图2-5    CPU的LED指示灯

   1-RUN/STOP LED

   2-ERROR LED

   3-MAINT LED

   4-X1 P1端口的link RX/TX - LED

   5-X1 P2端口的link RX/TX - LED

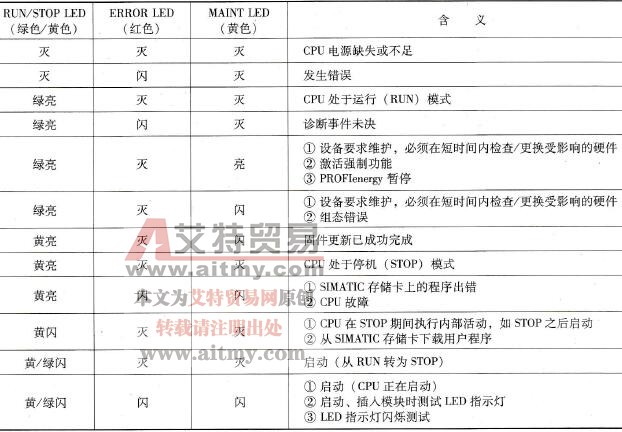

    表2-4    CPU的操作模式和诊断状态指示灯含义

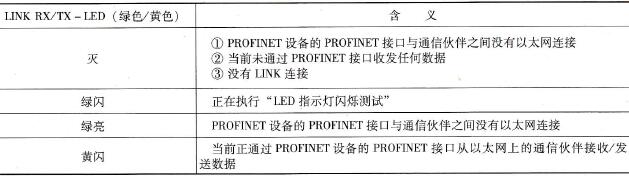

    表2-5    link RX/TX - LED指示灯含义（不带显示面板）
