C200Hα系列PLC的晶体管输出单元

    下面艾特贸易小编介绍部分欧姆龙公司的晶体管输出单元。

   1)具有熔丝熔断检测的晶体管输出单元OD411

    晶体管输出单元具有动作速度快、通断动作次数多的特点，所以在需要动作速度快或通断动作次数多的场合，就应该使用晶体管输出单元。OD411电路如图4-21所示。该单元熔丝熔断时，熔丝熔断指示灯亮。使用中注意将电源正极连接到V端，若不连接，则当晶体管截止时，漏电流将全部流过负载。该单元的参数见表4-8。可以通过检查该单元地址的08位是否变为ON，来判断熔丝是否断。

    图4-21    OD411晶体管输出单元的接线电路

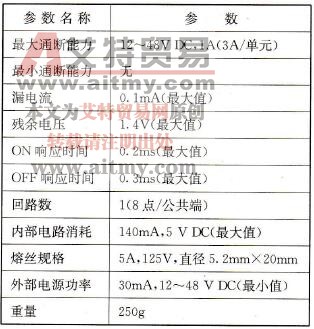

    表4-8    OD411的参数表

   2)没有熔丝熔断检测电路的晶体管输出单元OD211

    该单元接线电路如图4-22所示，参数见表4-9。由于该单元没有熔丝检测电路，所以当没有输出时，需要检查熔丝。使用中注意将电源正极连接到V端，若不连接，则当晶体管截止时，漏电流将全部流过负载。

   3)没有熔丝保护的晶体管输出单元OD216

    没有熔丝保护的晶体管输出单元OD216的接线电路如图4-23所示，参数见表4-10。该单元中的三极管接成射极输出方式。由于没有熔丝保护，若通过检查确认该单元无输出时就需要更换单元。

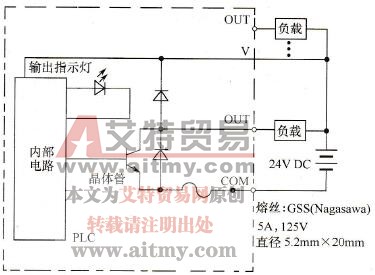

    图4-22    OD211晶体管输出单元的接线图

    表4-9    OD211的参数表

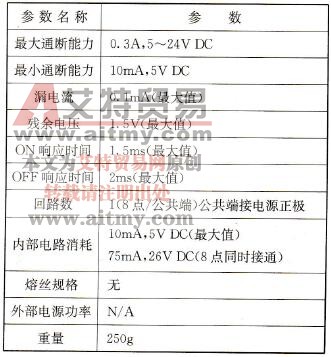

    表4-10    OD216的参数表

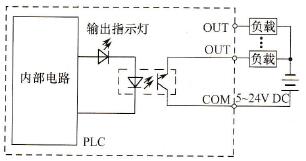

    图4-23    晶体管输出单元OD216的接线电路
