C200Hα系列PLC的双向晶闸管输出单元

    1) OA222V

    双向晶闸管输出单元可以在交流高电压下高速切换负载电流，由于没有触点，所以寿命很长。该单元设有熔丝保护晶闸管，但是没有熔丝熔断检测电路，所以当没有输出时，请检查熔丝。该单元电路如图4-24所示，参数见表4-11。

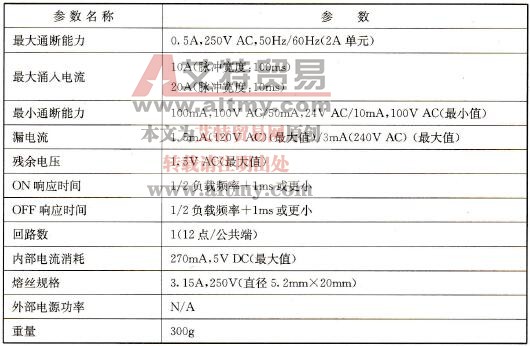

    表4-11    OA222V的参数

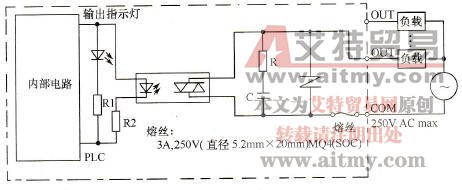

    图4-24    双向晶闸管输出单元OA222V的电路图

   2) OA224

   OA224单元比OA222V的通断电流能力大，而且可以吸收更大的浪涌电流。电路如图4-25所示，参数见表4-12。该单元没有提供熔丝熔断检测电路，若没有输出，请检查熔丝。

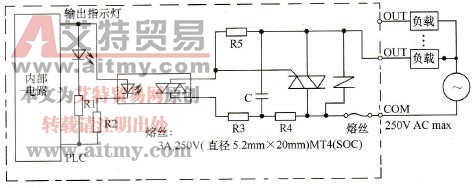

    图4-25    OA224双向晶闸管输出单元的电路图

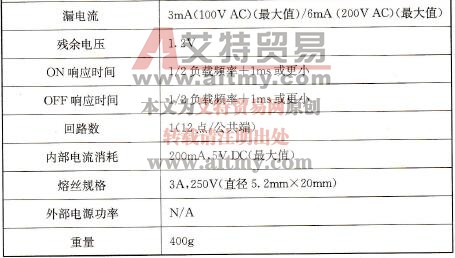

    表4-12    OA224的参数
