C200Hα系列PLC的辅助继电器区域

    辅助继电器(AR)区域的字地址从AR00～AR27，位地址从AR0000～AR0015。大多数AR区域的字和位都有特定的用途，如标志位、时钟和控制位等。AR区域的功能见表4-23。

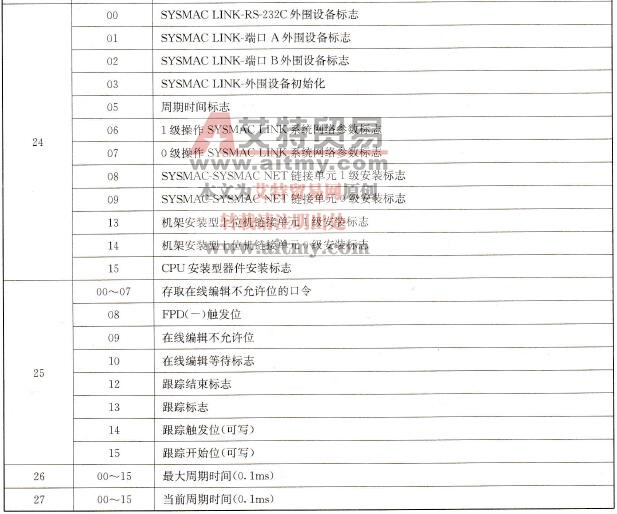

    表4-23    AR区域的功能表

    1．AR位0100～0109对应特殊I/O特殊单元号0～9

    重启动特殊I/O单元（包括PLC链接单元），置相应的位ON和OFF（或接通和断开电源）在特殊单元重新启动的过程中，不要存取刷新的数据。

    2．组-2错误标志

   AR位0205～0215对应于组-2高密度I/O单元0～9和B7A接口单元（I/O号），功能和SR位28000～28015的功能一样。

    3日历/时钟区域和位

   1)日历/时钟区域

   C200Hα系列CPU内置时钟。如果AR2114（时钟停止位）为OFF，日期、天和时间将有效，并以BCD码形式存储在AR18～AR20和AR2100～AR2107。

   2) 30s补偿位

   AR2113为“ON”时，将日历/时钟区的秒数“四舍五入”。例如，当时钟的描述为29或更小时，就置00，如秒数为30或大于30时，则在分钟数上加1，而置秒数为00。

   3)时钟停止位

   AR2114为OFF时，允许日历/时钟区域工作，而为ON时停止时钟工作。

   4)时钟设置位

   AR2115用来设置日历/时钟区域：首先置AR2114（停止位）为ON，再设置日期和时间，最后置AR2115为ON，日历/时钟开始工作，而把AR2114和AR2115都置OFF。

   5)电源关闭计数器

   AR23用4位BCD码记录PLC电源关闭的次数。
