C200Hα系列PLC的数据存储器区域

    数据存储器(DM)区域分配表见表4-24。

    表4-24    DM区域分配表

    通过PLC设置，可以使用DM7000～DM8599作为特殊I/O单元区域来代替DM1000～DM2599。

    尽管DM区域和其他数据区一样，每字包含16位，但是DM区域的数据不能通过位定义用于位操作数的指令。通过程序可以写DM0000～DM6143，但是DM6144～DM6655只能从外围设备改写。掉电时DM区域的状态可以保留下来。

    1．特殊I/O单元数据

    按PLC设置中字DM6602设置的值，可以决定以下方面：DM区域的1000个字或1600个字分配给特殊I/O单元（每个I/O特殊单元分配100个字）。

   DM单元的地址是DM1000～DM2599，还是区域DM7000～DM8599。

    当DM字不分配给特殊I/O单元可以用作其他用途。具体分配见表4-25。

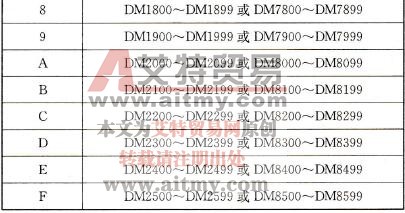

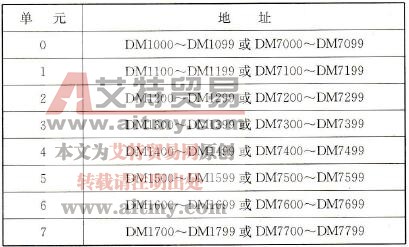

    表4-25    特殊I/O单元的DM区域地址

    2．错误记录区域

   DM6000～DM6030用于存储PLC出错的10个记录，显示PLC中发生错误的性质、时间和日期。

    只要AR0715（错误记录允许位）为ON时，错误记录区将存储由系统或FAL(06)/FALS(07)产生的错误代码。

    错误区域的结构是每个错误记录占用位于DM6001～DM6030中的3个字，可以通过错误记录指针DM6000的内容获得所存的最后一个记录。10个记录中每一个记录号、DM字、指针值见表4-26。

    错误记录的结构是：第一个字是错误代码，第二、三个字表示日期和时间。错误代码由系统产生或由FAL(06)/FALS(07)产生，时间和日期来自AR18和AR19（日历/时间区域），错误代码分为致命错误和非致命错误。记录结构见表4-27，错误代码见表4-28。

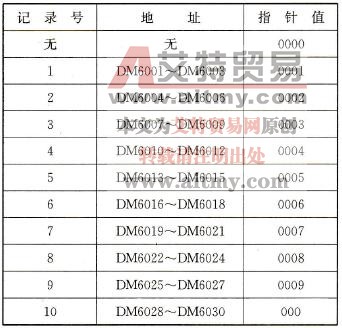

    表4-26    错误记录的指针值、DM字和记录号

    表4-27    错误记录结构表

    当AR715（错误记录允许位）为ON时，开始记录出现的错误，记录的方式取决于AR713位，若AR713位为ON，则记到第11个记录时，第1个记录将被丢掉，全部记录向前推进一条；若AR713位为OFF，则记满10个记录后，就不再记录错误了。

    当AR714(错误记录复位位)置ON，然后再置OFF，则可以复位错误记录区域。

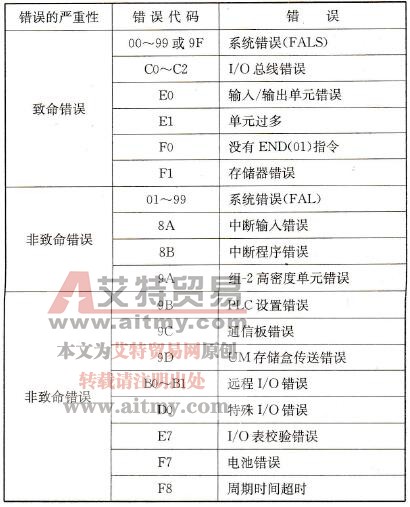

    表4-28    错误记录代码表

    3．PLC设置

   PLC设置(DM6600～DM6655)区域包括决定PLC操作的设置，PLC设置的数据可以通过编程器和编程软件来改变，当然UM不能写保护(DIP开关1脚)。

   DM6600～DM6655中数据只有当PLC处于编程模式才能设置或修改，当PLC处于编程或监控运行模式时，可以设置或修改DM6635～DM6655中的数据。

    如下设置字可以使用编程软件在编程模式下修改：

    ①启动方式(DM6600)；

    ②启动方式指定(DM6601)；

    ③周期监视时间(DM6618)；

    ④周期时间设置(DM6619)；

    ⑤RS-232C端口设置(DM6645～DM6649)；

    ⑥外设端口设置(DM6650～DM6654)。

    PLC一般都在默认设置下工作，只有需要变更设计环境时才修改设置。使用专用软件SSS(中文版)和CPT可以修改设置。
