PLC的顺序控制程序

来源:艾特贸易2017-08-17

简介顺序控制程序如图 6-20 所示。程序由接点 00400 启动, 00300 得电并自锁,定时器 T000 和 T001 启动计时,进入程序第一步,在 T001 计时 90s 时,第一步结束。当 T000 计时 60s 时间到,使 00

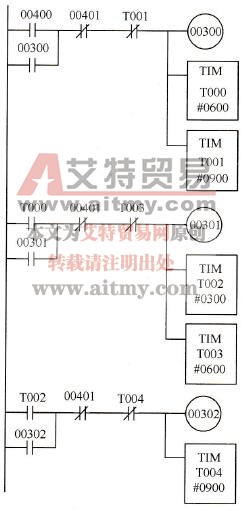

    顺序控制程序如图6-20所示。程序由接点00400启动,00300得电并自锁,定时器T000T001启动计时,进入程序第一步,在T001计时90s时,第一步结束。当T000计时60s时间到,使00301得电、自锁,同时启动定时器T002T003,程序的第二步开始,当T003计时60s时第二步结束。当T002计时30s时,使00302得电、自锁,同时启动T004,程序第三步开始,当T004计时90s00302失电,第三步结束。

顺序控制程序

    6-20    顺序控制程序
