PLC的另一个三个灯轮流闪烁的程序

来源:艾特贸易2017-08-17

简介另一个三个灯轮流闪烁的程序如图 6-22 所示。该程序使用了定时器,利用定时器延时获得三个灯的闪烁时间。当接点 00400 接通, 00300 得电并自锁,同时启动定时器 T000 ;当 T000 定时时

    另一个三个灯轮流闪烁的程序如图6-22所示。该程序使用了定时器,利用定时器延时获得三个灯的闪烁时间。当接点00400接通,00300得电并自锁,同时启动定时器T000;当T000定时时间到,使00301得电并自锁,同时使00300失电和启动定时器T001;当T001定时时间到,使00302得电并自锁,同时使00301失电和启动定时器T002;当T002定时时间到,使00300得电并自锁,同时启动定时器T000和使00302失电,如此循环不止。

另一个三个灯轮流闪烁的程序

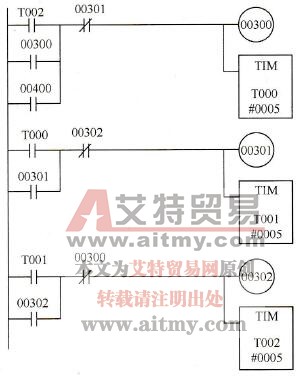

    6-22    另一个三个灯轮流闪烁的程序
