STEP 7中断的优先级

    中断的优先级也就是组织块的优先级，较高优先级的组织块可以中断较低优先级的组织块的处理过程。如果同时产生的中断请求不止一个，最先执行优先级最高的OB，然后按照优先级由高到低的顺序执行其他OB。

   OB具有不同的优先级，优先级的范围从1~29，其中“1”优先级最低，“29”优先级最高。每一个OB在执行程序的过程中可以被更高优先级的事件中断。具有同等优先级的OB不能相互中断，而是按照发生的先后顺序执行。OB的类型与默认优先级见表5-2。

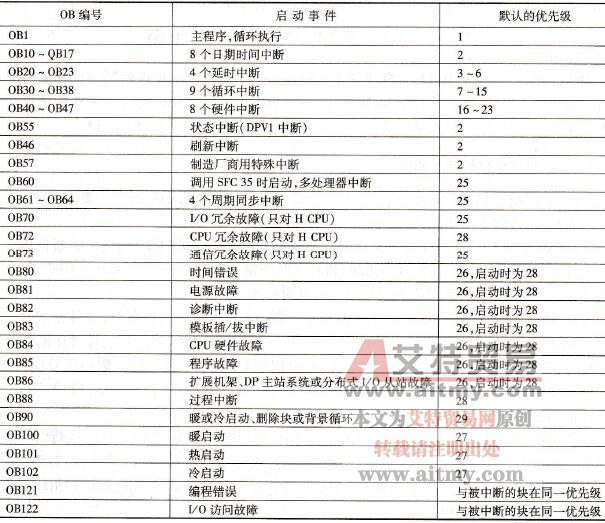

    表5-2    OB的类型与默认优先级

    优先级的顺序（后面的比前面的优先）是：背景循环、主程序扫描循环、日期时间中断、时间延时中断、循环中断、硬件中断、多处理器中断、I/O冗余错误、异步故障(OB80~OB87)、启动和CPU冗余，背景循环的优先级最低。

   S7-300的组织块的优先级是固定的，可以用STEP 7修改S7-400 CPU下述组织块的优先级：OB10~ OB47（优先级2～23），OB70~ OB72（优先级25或28，只适用于H系列CPU），及在RUN模式下的OB81~OB87（优先级26或28）。通常情况下组织块的号码越大，优先级越高。

    同一个优先级可以分配给几个OB，具有相同优先级的OB按启动它们的事件出现的先后顺序处理。被同步错误启动的故障OB的优先级与错误出现时正在执行的OB的优先级相同。

    生成逻辑块OB、FB和FC时，同时生成临时局部变量数据，CPU的局部数据区按优先级划分。可以在S7-400的CPU模块属性对话框的存储器选项卡中，改变每个优先级的局部数据区的大小。

    每个组织块的局部数据区都有20B的启动信息，它们是只在该块被执行时使用的临时变量( TEMP)，这些信息在OB启动时由操作系统提供，包括启动事件、启动日期与时间，错误及诊断事件。将优先级赋值为0，或分配小于20 B的局部数据给某一个优先级，可以取消相应的中断OB。
