STEP 7的Symbol Table(符号表)的编辑技术方法

    Symbol Table（符号表）是符号地址的汇集，可以被不同的工具利用，如LAD/STU FBD编辑器等。在符号编辑器内，用于全局变量的Symbol Table（符号表），通过编辑符号表可以完成对象的符号定义。

    1．打开SymbolEditor（符号表编辑器）

    可以利用以下两种方式打开SymbolEditor(符号表编辑器)。

    ①在项目管理器的S7Program(1)文件夹内，双击右窗口的Symbols图标，打开符号表编辑器，如图4-57所示。

    ②也可以通过执行LAD/STL/FBD编辑器中的菜单命令Options→Symbol Table，可打开SymbolEditor(符号表编辑器)，如图4-58所示。

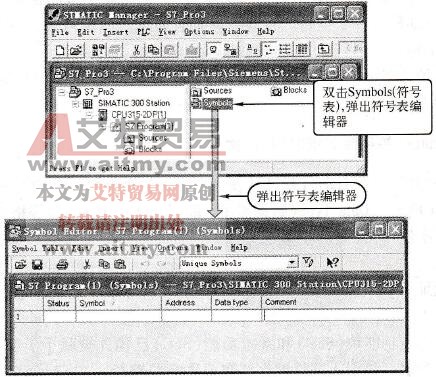

    图4-57    从SIMATIC管理器打开符号表编辑器窗口

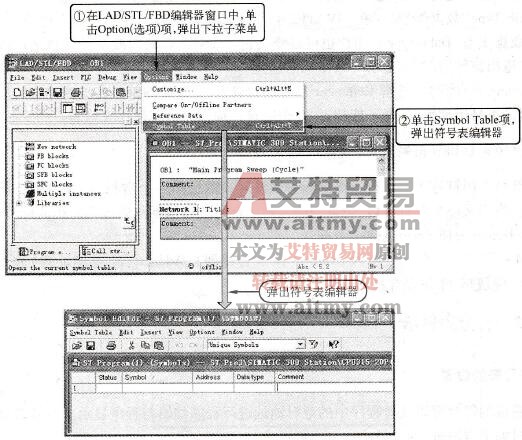

    图4-58    从LAD/STL/FBD编辑器打开符号表编辑器窗口

    当打开符号表编辑器时，自动打开符号表。符号表包含全局符号的Status（状态）、Symbol（符号名）、Address（地址）、Data Type（数据类型）和Comment（注释）等表格栏。每个符号占用符号表的一行。将鼠标移到符号表的最后一个空行，可以向表中添加新的符号定义。当定义一个新符号后，会自动插入一个空行。将鼠标移到表格左边的标号处，选中一行，单击Delete按钮，即可删除一个符号。

    参照图4-58填入Symbol（符号名称列）、Address（绝对地址列）和Comment（注释列）。完成后单击按钮保存。

    2．SymbolEditor（符号表编辑器）的结构

    当打开符号表编辑器时，自动打开符号表。符号表包含全局符号的Status（状态）、Symbol（符号名）、Address（地址）、Data Type（数据类型）和Comment（注释）等表格栏。

    ①Symbol（符号名）。符号名不能超过24个字符。一张符号表最多可容纳16 380个符号。

    数据块中的地址（DBD、DBW、DBB和DBX）不能在符号表中定义。它们的名字应在数据块的声明表中定义。

    组织块(OB)、系统功能块(SFB)和系统功能(SFC)已预先被赋予了符号名，编辑符号表时可以引用这些符号名。该引入文件被保存在SIMATIC路径…\S7data\Symbol\symbol.sdf。

    ②Addresses（地址）。地址是一个特定存储区域和存储位置。例如，输入I12.1，输入时程序要对地址的语法进行检查，还要检查该地址是否可以赋给指定的数据类型。

    ③Date Type（数据类型）。在SIMATIC中可以选择多种数据类型。输入地址后，软件将自动添加数据类型( Data Type)，用户也可以修改它。如果所作的修改不适合该地址或存在语法错误，在退出该区域时，会显示一条错误信息。

    ④Comment（注释）。注释Comment是可选的输入项，简短的符号名与更详细的注释混合使用，使程序更易于理解，注释不能超过80个字符。输入完后需保存符号表。

    3．SymboI Table（符号表）的编辑

    每个符号占用符号表的一行。将鼠标移到符号表的最后一个空行，可以向表中添加新的符号定义。当定义一个新符号后，会自动插入一个空行。将鼠标移到表格左边的标号处，选中一行，单击Delete按钮，即可删除一个符号。

    在图4-57、图4-58中，填入Symbol（符号名称列）、Address（绝对地址列）和Comment（注释列）。完成后，单击保存按钮。
