CP1H系列PLC的块传送(XFER)指令

来源：艾特贸易2017-08-02

简介块传送指令 XFER 将源数据起始地址开始的 W 个字传送到目标地址区域。其梯形图符号如图 11-39 所示。图 11-39 块传送指令操作数区域为： S 是源数据起始地址，其范围是 CIO 、 WR 、 H

块传送指令XFER将源数据起始地址开始的W个字传送到目标地址区域。其梯形图符号如图11-39所示。

块传送指令

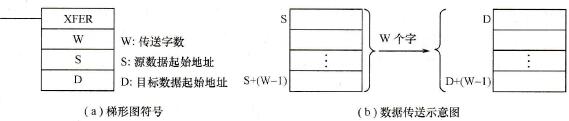

图11-39 块传送指令

操作数区域为：

S是源数据起始地址，其范围是CIO、WR、HR、AR(000～959)、T/C、DM、@DM、*DM。

D是目标数据区起始地址，其范围是CIO、WR、HR、AR(448～959)、T/C、DM、@DM、*DM。

W是传送字数，其范围是CIO、WR、HR、AR(000～959)、T/C、DR、DM、@DM、*DM、常数。字数W的值范围为0000～FFFFHex或10进制&0～65535。
