S7-300/400 PLC LAD的传送指令-赋值指令MOVE

    MOVE指令将输入端IN指定地址中的值或常数复制到输出端OUT指定的地址中。

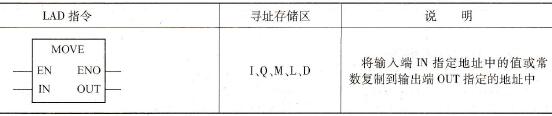

   (1) LAD的传送指令-赋值指令MOVE（见表3-55）

    表3-55    LAD的传送指令及其参数

   (2)指令说明

   EN为允许输入端，ENO为允许输出端。

   EN和ENO的数据类型为BOOL型，存储区为I、Q、M、L、D。IN（源值）的数据类型的所有长度为8、16或32位的基本数据类型，存储区为I、Q、M、L、D或常数。OUT(目标地址)的数据类型的所有长度为8、16或32位的基本数据类型，存储区为I、Q、M、L、D。MOVE通过EN输入来激活，将在IN中输入的指定值复制到在OUT输出指定的地址。ENO与EN的逻辑状态相同。MOVE只能复制字节、字或双字数据对象。用户自定义数据类型（如数组或结构）必须使用系统功能BLKMOVE( SFC 20)来复制。

    只有当“传送”框位于激活的MCR区内时，才会激活MCR（主站控制继电器）。在激活的MCR区内，如果开启了MCR，同时有通往EN端的能流，则按如上所述复制寻址的数据。如果MCR关闭，并执行了MOVE，则无论当前IN状态如何，均会将逻辑“0”写入到指定的OUT地址。

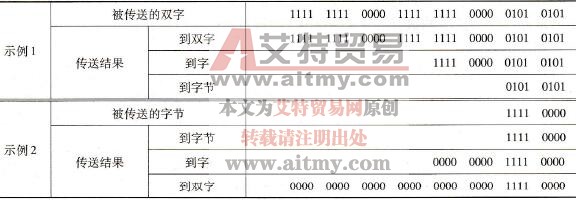

    注意：将某个值传送给不同长度的数据类型时，会根据需要将高位字节截断或以零填充高位字节（见表3-56）。

    表3-56    高位字节截断或以零填充高位字节

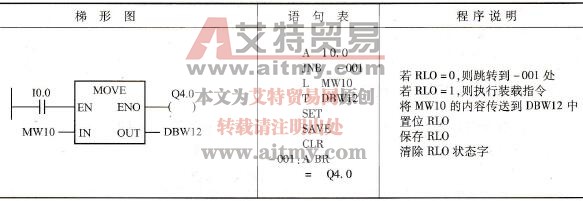

   (3)编程示例（见表3-57）

    表3-57    编程示例
