S7-300/400的S_CUD加-减计数器

    (1)指令说明

    当S（置位）输入端从0跳变到1时，计数器就设定为PV端输入的预置值，PV输入端可用BCD码指定设定值，也可用存储BCD数的单元指定设定值。当CU（加计数器）输入端从“0”变到“1”时，如果计数器值小于999，计数器的当前值加1。当CD（减计数器）输入端从“0”变到“1”时，如果计数器值大于“0”，计数器当前值减1（最小为0）。如果两个计数输入端都有正跳沿，则加、减操作都执行，计数保持不变。当计数值大于“0”时，输出Q上的信号状态为“1”；当计数值等于“0”时，Q上的信号为“0”。输出端CV和CV_BCD分别输出计数器当前的二进制计数值和BCD计数值。当R（复位）输入端为“1”，计数器的位置为“0”，计数器不能计数，也不能置位。

   (2)编程示例（见表3-48）

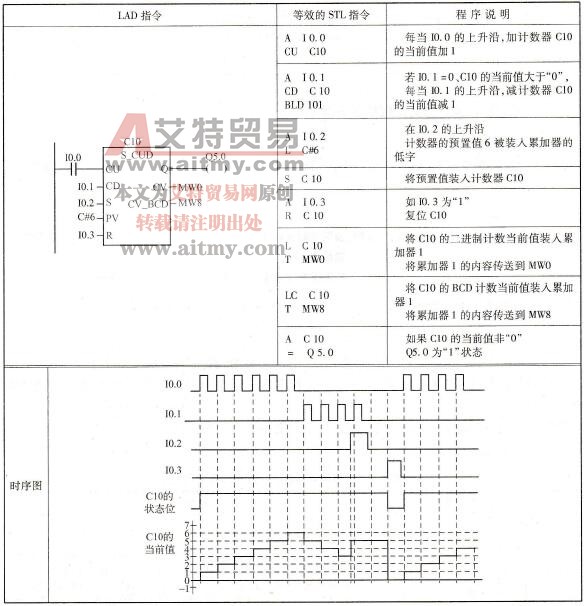

    表3-48    加-减计数器编程示例
