S7-300 PLC的电源模块(PS)

    ①PS305为户外型电源模块，采用直流供电，输出为直流24 V。

    ②PS307采用交流120/230 V供电，输出为直流24 V，比较适合大多数应用场合。PS307电源模块有2A、5A、10A三种规格，提供给S7-300PLC使用，同时也可作为负载电源，通过I/O模块向使用直流24V的负载（如传感器、执行机构等）供电。PS307电源模块的输入与输出之间有可靠的隔离。如果正常输出额定电压24 V，则面板上的绿色LED灯点亮；如果输出电路过载，则LED灯闪烁，输出电压下降；如果输出短路，则输出电压为零，LED灯灭，短路故障解除后自动恢复。另外，如果LED处于灯灭状态，也有可能是由于输入交流电源电压低，此时模块自动切断输出，故障解除后自动恢复。图2-16为PS307电源模块的端子接线图及内部原理框图。图中，L+和M端子为直流24 V的正、负输出，L1和N为交流电源输入端子。

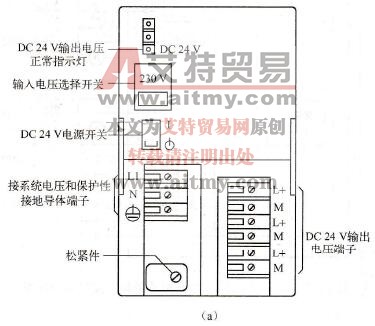

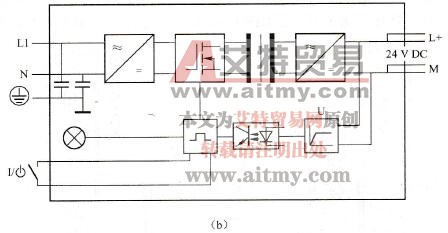

    图2-16    PS307端子接线图及内部原理框图
