STEP 7的装载与传送指令(MOVE)

    对于初学者掌握指令表装载(L)与传送(T)是有些难度的，若读者先从梯形图中的传送指令学起，则容易理解，特别是对梯形图比较熟悉的读者更是如此。

    当允许输入端的状态为“1”时，启动此指令，将IN端的数值输送到OUT端的目的地地址中，IN和OUT有相同的信号状态，装载与传送指令(MOVE)的指令及参数见表4-22。

    表4-22    装载与传送指令(MOVE)指令及参数

    用一个例子来说明装载与传送指令( MOVE)的使用，梯形图和指令表如图4-52所示，当I0.0闭合，MW20中的数值（假设为8），传送到目的地地址MW22中，结果是MW20和MW22中的数值都是8。Q0.0的状态与I0.0相同，也就是说，I0.0闭合时，Q0.0为“1”；I0.0断开时，Q0.0为“0”。

    图4-52    装载与传送梯形图指令示例

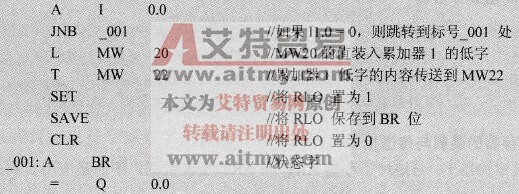

    将图4-52所示的梯形图转化成指令表如下：

    【艾特贸易网实例】用传送指令，设计一个梯形图将存储区MB0～MB3的数据清除。

    【艾特贸易网解答】

   MB0～MB3实际上就是MD0，因此用一条传送指令即可，梯形图如图4-53所示。

    图4-53    梯形图

    【艾特贸易网关键点】传送指令的输入端的数据类型可以是常数、字节、整数、双整数和实数，使用非常灵活。
