STEP 7的实数加(ADD_R)指令及实例

    当允许输入端EN为高电平“1”时，输入端IN1和IN2中的实数相加，结果送入OUT中。如果该结果超出了允许的范围，OV位和OS位将为“1”并且ENO为逻辑“0”，这样便不执行此数学框后ENO连接的其他函数。IN1和IN2中的数可以是常数。实数加的表达式是：IN1+IN2 = OUT。

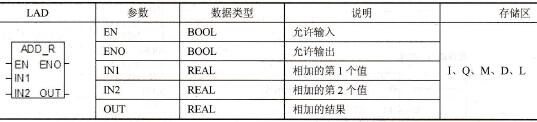

    实数加(ADD_R)指令和参数见表4-50。

    表4-50    实数加(ADD_R)指令和参数

    用一个例子来说明实数加(ADD_R)指令，梯形图和指令表如图4-87所示。当I0.0闭合时，激活实数加指令，IN1中的实数存储在MD0中，假设这个数为10.1，IN2中的实数存储在MD4中，假设这个数为21.1，实数相加的结果存储在OUT端的MD8中的数是31.2。由于没有超出计算范围，所以Q0.0输出为“1”。

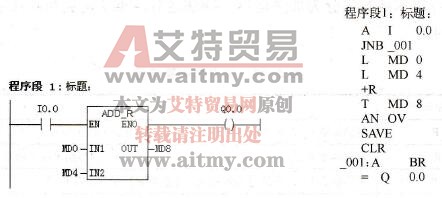

    图4-87    实数加(ADD_R)指令示例

    实数减(SUB_R)指令、实数乘(MUL_R)指令和实数除(DIV_R)指令的使用方法与前面的指令用法类似，在此不赘述。

    【艾特贸易网实例】将53in转换成以毫米为单位的整数，请设计梯形图。

    【艾特贸易网解答】

   1in=25.4mm，涉及实数乘法，先要将整数转换成双整数，再将双整数转化成实数，用实数乘法指令将英寸为单位的长度变为以毫米为单位的实数，最后四舍五入即可，梯形图如图4-88所示。

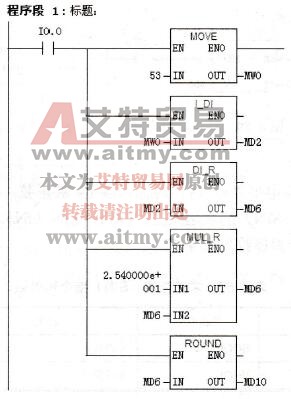

    图4-88    梯形图
