STEP 7的断开延时定时器(SF)

    断开延时定时器(SF)相当于继电器控制系统的断电延时时间继电器，是定时器指令中唯一一个由下降沿启动的定时器指令。断开延时定时器的线圈指令和参数见表4-17。

    表4-17    断开延时定时器线圈指令和参数

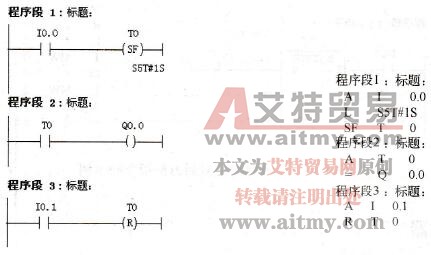

    用一个例子来说明SF线圈指令的使用，梯形图和指令表如图4-43所示，对应的时序图如图4-44所示。当I0.0闭合时，Q0.0输出高电平“1”，当I0.0断开时产生一个下降沿，定时器T0开始定时，定时1s后（无论I0.0是否闭合），定时时间到，Q0.0输出为低电平“0”。任何时候复位有效时，定时器T0定时停止，Q0.0输出为低电平“0”。

    图4-43    断开延时定时器示例

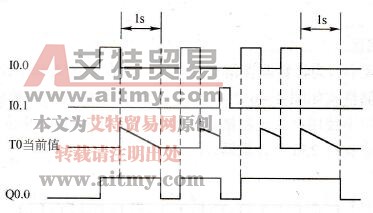

    图4-44    断开延时定时器示例的时序图

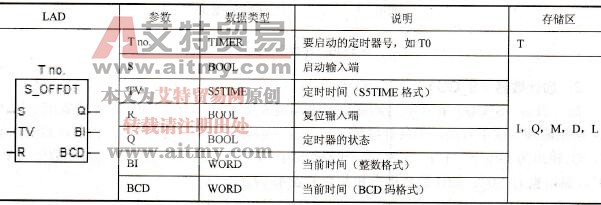

   STEP 7除了提供断开延时定时器线圈指令外，还提供更加复杂的方框指令来实现相应的定时功能。断开延时定时器方框指令和参数见表4-18。

    表4-18    断开延时定时器方框指令和参数

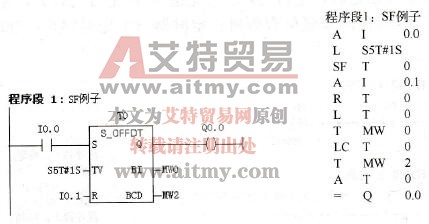

    断开延时定时器方框指令的示例如图4-45所示，本例时序图和运行结果与图4-43所示的是完全相同的，而且程序更为简洁。

    图4-45    断开延时定时器方框指令的示例
