STEP 7的加计数器(S_CU)

    加计数器(S_CU)在计数初始值预置输入端S上有上升沿时，PV装入预置值，输入端CU每检测到一次上升沿，当前计数值CV加1（前提是CV小于999）；当前计数值大于0时，Q输出为高电平“1”；当R端子的状态为“1”时，计数器复位，当前计数值CV为“0”，输出也为“0”。加计数器指令和参数见表4-19。

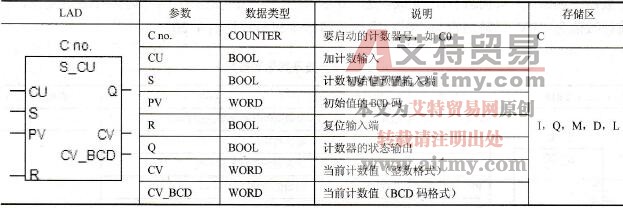

    表4-19    加计数器指令和参数

    用一个例子来说明加计数器指令的使用，梯形图和指令表如图4-47所示，与之对应的时序图如图4-48所示。当I0.1闭合时，MW20将值赋给PV（假设为4）；当I0.0每产生一个上升沿，计数器C0计数1次，CV加1；只要计数值大于0，Q0.0输出高电平“1”。任何时候复位有效时，计数器C0复位，CV清零，Q0.0输出为低电平“0”。

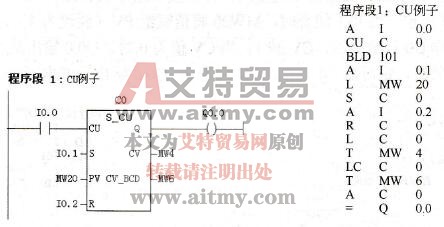

    图4-47    加计数器指令示例

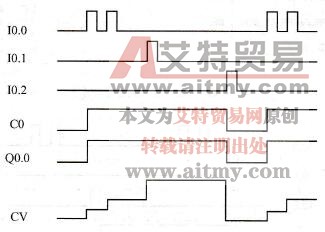

    图4-48    加计数器指令示例时序图

    【艾特贸易网提示】S7-200 PLC的增计数器（如C0），当计数值到预置值时，C0的常开触点闭合，常闭触点断开，S7-300 PLC的计数器无此功能。
