S7-300/400 PLC的符号寻址方式

    为变量指定符号名可以简化程序的编写和调试，增加程序的可读性。STEP 7可以自动将符号地址转化成所需的绝对地址。访问ARRAY、STRUCT、数据块、本地数据、逻辑块以及用户数据类型( UDT)时，优先选用符号寻址。使用符号寻址前，必须先将符号分配给绝对地址，才能以符号的形式应用他们。

   STEP 7中的符号分为全局符号和局域符号。全局符号是在整个STEP 7中可以使用的符号，而局域符号是在某个块中可以使用的符号。全局符号和局域符号的对比见表4-4。

    表4-4    全局符号和局域符号的对比

    【例4-2】将如图4-3所示的绝对寻址的起停控制梯形图，换成符号寻址梯形图。

    图4-3    绝对寻址的梯形图

    【解】

    打开STEP 7的项目管理器，先选中“S7程序(1)”，再双击“符号”，如图4-4所示，弹出符号编辑器界面，输入如图4-5所示的信息，最后单击工具栏的“保存”按钮，将输入的符号分配给相应的地址，例如“起动”分配给地址“I124.0”。再打开程序编辑器，符号寻址的梯形图如图4-6所示。

    图4-4    项目管理器界面

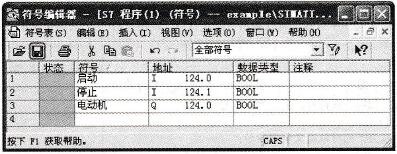

    图4-5    符号编辑器界面

    图4-6    符号寻址的梯形图

    如图4-7所示，功能块的IN（输入引脚）上的“Sw_On”和“Sw_Off”数据类型为Bool，是局域变量，其有效范围仅在FB1功能块中。

    图4-7    局域变量
