FX2N系列PLC的编程技巧

    1．断电延时问题

   FX2N系列的定时器是通电延时定时器，如果需要使用断电延时的定时器，可用图2-72所示的电路，当X1接通时，X1的常开触点闭合，常闭触点断开，Y0动作并自保，T0不动作，而当X1断开后，X1的常开触点断开，常闭触点闭合，由于Y0的自保，Y0仍接通，T0由于X1的常闭触点闭合而接通，开始定时，定时10s后，T0的常闭触点断开，Y0和T0同时断开，实现了输入信号断开后，输出延时断开的目的。

    图2-72    断电延时定时器

    2．双线圈问题

    如图2-73所示，在同一个程序中，同一元件的线圈在同一个扫描周期中，输出了两次或多次，称为双线圈输出。在X0动作之后，X1动作之前，同一个扫描周期中，第一个Y1接通，第二个Y1断开，在下一个扫描周期中，第一个Y1又接通，第二个Y1又断开，Y1输出继电器出现快速振荡的异常现象。所以，在编程时要避免出现双线圈输出的现象，解决方法如图2-74所示。

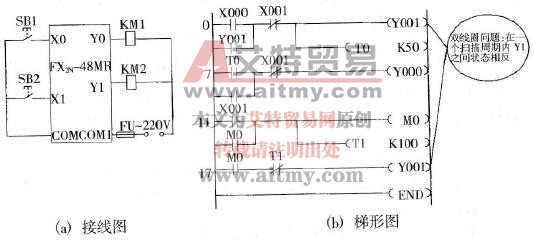

    图2-73    双线圈问题

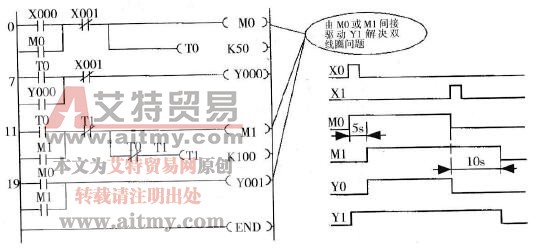

    图2-74    双线圈问题的解决
