PLC的ANB和ORB块或指令说明

    ①ORB块或指令。两个或两个以上的触点串联电路之间的并联。

   ORB指令的使用说明。

    a．几个串联电路块并联连接时，每个串联电路块的开始处应该用LD、LD1指令，如图2-40所示的梯形图中有3个串联电路块：X0、X1、X2、X3、X4、X5，每块开始的3个触点X0、X2、X4都使用了LD指令。

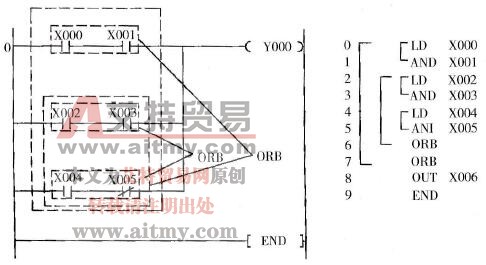

    图2-40    串联电路块并联连接

    b．有多个电路块并联同路，如对每个电路块使用ORB指令，则并联电路块数量没有限制，如图2-40所示。

    c．ORB指令也可以连续使用，如图2-41所示，但这种程序写法不推荐使用，LD或LDI指令的使用次数不得超过8次。

    图2-41    ORB指令连续使用

    ②ANB块与指令。两个或两个以上的触点并联电路之间的串联，如图2-42所示，X0、X1是并联电路块，X2～X6也是并联电路块，再将这两个并联电路块串联，所以在指令表中使用了ANB指令。

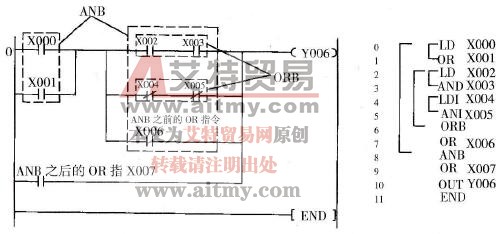

    图2-42    并联连接的电路之间的串联

   ANB指令的使用说明：

    a．并联电路块串联连接时，并联电路块的开始应该用LD、LDI指令，如图2-42所示。

    b．多个并联回路块按顺序和前面的回路串联时，ANB指令的使用次数不受限制。也可连续使用ANB，但与ORB一样，使用次数不超过8次。
