FX系列PLC的连续脉冲程序

    在PLC程序设计中，也经常需要一系列连续的脉冲信号作为计数器的计数脉冲或其他作用。如图2-81和图2-82所示的梯形图就是能产生连续脉冲的基本程序。

    图2-81    连续脉冲的程序1

    图2-81中，利用辅助继电器M0产生一个脉宽为一个扫描周期、脉冲周期为二个扫描周期的连续脉冲。该梯形图是利用PLC的扫描工作方式来设计的。当X0常开触点闭合后，第一次扫描到M0常闭触点时，它是闭合的，于是，M0线圈得电。当第二次从头开始扫描，扫描到M0的常闭触点时，因M0线圈得电后其常闭触点已经断开，所以使M0线圈失电，这样，M0线圈得电时间为一个扫描周期。M0线圈不断连续地得电、失电，其常开触点也随之不断连续地闭合、断开，就产生了脉宽为一个扫描周期的连续脉冲信号输出，脉冲宽度和脉冲周期不可调节。

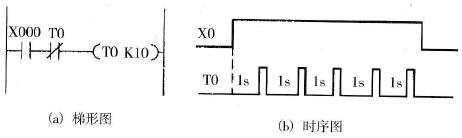

    图2-82    连续脉冲程序2

    图2-82中，利用定时器产生一个周期可调节的连续脉冲。当X0常开触点闭合后，第一次扫描到T0常闭触点时，它是闭合的，于是，T0线圈得电，经过1s的延时，T0常闭触点断开。T0常闭触点断开后的下一个扫描周期中，当扫描到T0常闭触点时，因它已断开，使T0线圈失电，T0常闭触点又随之恢复闭合，这样，在下一个扫描周期扫描到T0常闭触点时，又使T0线圈得电，重复以上动作，T0的常开触点连续闭合、断开，就产生了脉宽为一个扫描周期、脉冲周期为1s的连续脉冲，改变T0常数设定值，就可改变脉冲周期。
