FX系列PLC的接通延时控制程序

    图2-83所示程序为接通延时控制程序，程序的运行过程是：定时启动信号X10接通，定时器T10开始计时，经过10s延时后，T10的常开触点接通，使输出继电器Y0线圈得电，Y0常开触点闭合。当X10复位时，T10线圈断电，其常开触点断开，输出继电器Y0线圈也失电，Y0常开触点断开。在该接通延时控制程序中，如果X10接通时间不够10s，则定时器T10和输出继电器Y0都不动作。由时序图可以看到从输入信号X10接通瞬间开始经过10s延时，Y0才有信号输出，所以称为接通延时型控制程序。

    图2-83    接通延时控制程序

    图2-84所示程序为限时控制程序，该时间控制程序的运行过程是：当启动定时信号X11接通后，定时器T11和输出继电器Y1线圈都得电，T11定时器开始定时，经过10s延时后，T11的常闭触点断开，Y1线圈失电，Y1常开触点由闭合恢复为断开。由时序图可看出，该段程序的特点是，定时启动信号X11接通时间少于10s (T11的常数设定值决定)，则输出继电器Y1接通时间与X11接通时间一样。当X11接通时间大于10s时，则Y1接通时间为10s，即Y1最长接通时间为10s。该段程序属于限时控制程序，可将负载的工作时间限制在规定的时间内。

    图2-84    限时控制程序1

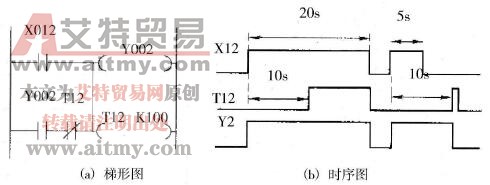

    图2-85是另一种限时控制程序。该时间控制程序的运行过程是：当定时启动信号X12接通并且接通时间大于10s时，定时器T12和输出继电器Y2线圈都得电，Y2常开触点闭合自锁，T12开始定时，经10s延时，T12常闭触点断开，使Y2常开触点失去自锁作用。这样，当触点X12触点断开后，T12和Y2线圈随之失电，T12和Y2的触点都复位。当X12接通时间小于10s时，因Y2常开触点闭合自锁，使T12和Y2线圈在X12常开触点断开后能继续得电，经过10s延时，T12常闭触点才断开，T12和Y2线圈才随之失电，T12和Y2触点复位。由时序图可以看出这种限时控制程序的特点是：当定时启动信号X12接通时间少于10s时，则输出信号Y2接通时间保持10s，当X12接通时间大于10s时，则Y2接通时间与X12接通时间相同，即输出信号Y2最少接通时间为10s。在工程上采用这种程序，可控制负载的最少工作时间。

    图2-85    限时控制程序2
