基于PLC的三相异步电动机正反转控制的程序调试

    1．用编程软件输入和传输程序

   (1)打开编程软件，进入编写梯形图形程序界面，点击“创建新文件”，如图2-55所示。

    图2-55    “创建新文件”

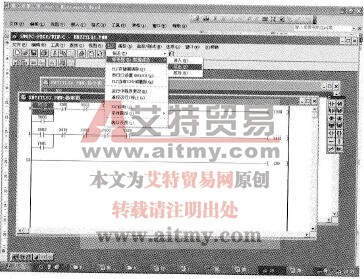

   (2)选择PLC机型，如图2-56所示。

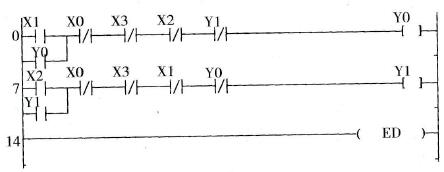

   (3)输入如图2-57所示的梯形图程序。

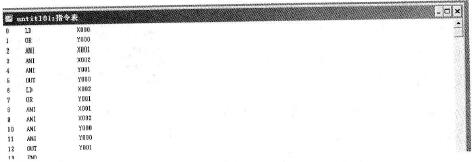

   (4)存储程序，转换成指令。如图2-58所示。

    图2-56    选择PLC机型

    图2-57    梯形图程序

    图2-58    程序转换

    2．安装和调试

   (1)安装与接线。元器件布置如图2-59所示，按图2-59布置元件进行安装接线。接线效果如图2-60所示。

    图2-59    元器件布置图

    图2-60    接线效果图

   (2)将程序写入PLC，并启动元件监控。

    图2-61    点击工具栏中“PLC”读出

   (3)点击工具栏中“PLC”读出选项，下载到PLC，弹出如图2-61所示下载确定提示信息。

   (4)系统调试。在有关人员的现场监护下进行通电调试，验证系统功能是否符合控制要求。如果出现故障应独立检修，线路检修完毕并且梯形图修改完毕应重新调试，直至系统能够正常工作。
