FX2N系列PLC计数器的扩展应用

    1．脉冲发生器

   FX2N系列的特殊辅助继电器M8011～M8014能分别产生10ms、100ms、1s和1min的时钟脉冲，如图2-116所示。在实际应用中还可以设计脉冲发生器，例如，设计一个周期为300s，脉冲持续时间为一个扫描周期的脉冲发生器，其梯形图和时序图如图2-117所示，其中，X0外接的是带自锁的按钮。

    图2-116    PLC内部时钟示意图

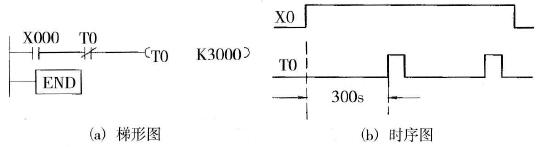

    图2-117    脉冲发生器

    2．振荡电路

    设计一个振荡电路，要求其输出波形如图2-118所示。X0外接的SB是带自锁的按钮，如果Y0外接指示灯HL，HL就会产生亮3s、灭2s的闪烁效果，所以该电路也称为闪烁电路。为了实现这一功能，设置T0为2s定时器，T1为3s定时器。

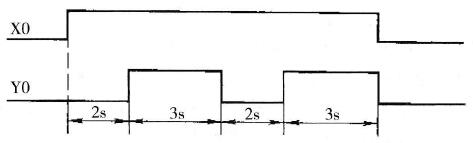

    图2-118    振荡波形
