PLC的定时中断入口说明

    FX2N和FX2NC系列PLC有3点定时中断，如图5-64所示。中断指针为I6□□~I8□□，低两位是以ms为单位的定时时间。定时中断使PLC以指定的周期定时执行中断子程序，循环处理某些任务，处理时间不受PLC扫描周期的影响。定时中断是机内中断，使用定时器引出，多用于周期性工作场合。

    用特殊辅助继电器M8056~ M8058来实现中断的选择，当这些辅助继电器通过控制信号被置1时，其对应的中断就会被封锁。

    图5-64    定时中断指针

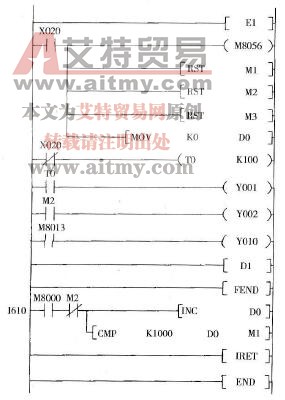

    如图5-64所示为一段试验性质的定时中断子程序，中断指针I610是中断号为6，时间周期为10ms的定时器中断，从梯形图的内容来看，每执行一次中断程序数据存储器D0中数据加1，当加到1000时使Y2置1，为了验证中断程序执行的正确性，在主程序中设有定时器T0，设定值为100，并用此定时器控制输出Y1，这样，当X20由ON至OFF并经历10s后，Y1及Y2会同时置1。

    图5-65    定时中断子程序
