PLC的斜坡指令(RAMP)说明

    斜坡指令RAMP的说明如图5-67所示，预先把所定的初值与终值写入D1、D2，当X0为ON时，D3的内容将从D1的值通过身居次移动达到D2的值，D4用来存入扫描次数，此指令形成的斜坡信号如图5-68所示。

    图5-67    斜坡指令RAMP说明

    图5-68    斜坡信号

    如果把所定的扫描时间（稍长于程序实际扫描时间）写到D8039，并驱动M8039，可编程控制器就变为恒扫描运行模式。例如，当所定的扫描时间在20ms时，在上例中(D3)值将经过1000×20ms=20s的时间从(D1)变化到D2。

   M8026作斜坡指令保持方式用，它的作用如图5-69所示。

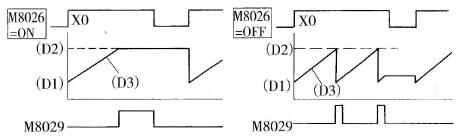

    图5-69    M8026在RAMP指令中的作用

   (1)当M8026为ON时，若驱动条件X0为ON，则斜坡信号D3的值由初始值D1→终值D2变化，最终保持在D2上，即使X0变为OFF，斜坡信号D3的值仍然保持在D2上，除非再次将X0置于ON，斜坡信号再从初始值开始变化。

   (2)当M8026为OFF时，若驱动条件X0为ON，则斜坡信号D3的值由初始值D1→终值D2变化，达到终值后，若X0仍为ON，则D3的值回到初始值D1，然后再往终值D2变化，若变化过程中X0复位为OFF，则变化中止，直到再次将X0置为ON，斜坡信号又从初始值开始往终值方向变化。

   (3)传送完毕后，标志M8029置ON。

    将该指令与模拟输出相结合，可以输出软启动/停止指令，另外，X0在ON的状态下RUN开始时，D4请预先清除。
