PLC的译码指令说明

    译码指令相当于数字电路中译码电路的功能。译码指令DECO有两种用法，如图5-33所示。

   (1)当[D]为位元件时，如图5-33 (a)所示。若以[S]为首地址的n位连续的位元件所表示的十进制码值为N，则DECO指令把以[D]为首地址目标元件的第N位（不含目标元件位本身）置“1”，其他位置“0”。

    图5-33    译码指令

    源数据与译码值的对应关系见表5-4。源数据N=1+2=3。则从M10开始的第3位M13为“1”。当源数据N=0，则第0位(即M10)为“1”。

    若n=0时，程序不执行；n是0~8之外的数据时，出现运算错误。若n=8时，[D]位数为28=256。驱动输入X4为OFF时，不执行指令，上一次解码输出置“1”的位保持不变。

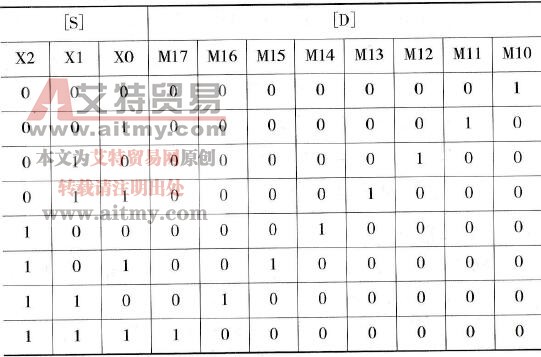

    表5-4    源数据与译码值的对应关系

   (2)当[D]是字元件时，若以[S]所指定字元件的低n位表示的十进制码为N，则DECO指令把以[D]所指定目标字元件的第N位（不含最低位）置“1”，其他位置“0”。如图5-33 (b)所示，源数据N=1+2=3时，D1的第3位为“1”。当数据为0时，D1的第0位为“1”。若n=0时，程序不执行；n是0~4之外的数据时，出现运算错误。若n=4时，[D]位数为24=16。驱动输入X4为OFF时，不执行指令，上一次解码输出置“1”的位保持不变。

    若指令是连续执行型，则在每个扫描周期都会执行一次。
