PLC的编码指令(ENCO)说明

    编码指令相当于数字电路中编码电路的功能。与译码指令DECO一样，编码指令ENCO也有两种用法，如图5-34所示。

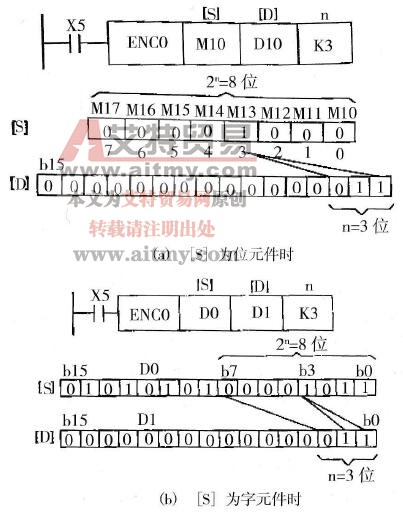

    图5-34    编码指令

   (1)当[S]是位元件时，在以[S]为首地址、长度为2n的位元件中，最高置“1”的位置被存放到目标[D]所指定的元件中去， [D]中数值的范围由n确定。如图5-34所示，源元件的长度为2n=8位(M10~ M17)，其最高置“1”位是M13，即第3位。将3进行二进制转换，则D10的低3位为011。

    当源数据的第一个（即第0位）位元件为“1”，则[D] 中存放0。当源数据中无“1”，出现运算错误。

    若n=0时，程序不执行；n是0~8之外的数据时，出现运算错误。若n=8时。[S]位数为28=256。驱动输入X5为OFF时，不执行指令，上次编码输出保持不变。

   (2)当[S]为字元件时，可作同样的分析。

    说明：[S]内的多个位为“1”时，可忽略不计低位。若指令是连续执行型，则在每个扫描周期都会执行一次。
