梯形图编程的一些基本规则

    (1)外部输入/输出继电器、内部继电器、定时器、计数器等器件的接点可多次重复使用，无须用复杂的程序结构来减少接点的使用次数。

   (2)梯形图每一行都要从左母线开始，线圈接在最右边。如图2-19所示。

    图2-19    规则2的说明

   (3)线圈不能直接与左母线相连。

   (4)同一编号的线圈在一个程序使用中使用两次称为双线圈输出。双线圈输出容易引起误操作，应尽量避免线圈重复使用。

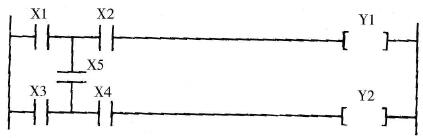

   (5)梯形图程序必须符合顺序执行的原则，即从左到右、从上到下地执行，不符合顺序执行的电路不能直接编程。2-20所示。

    图2-20    桥式电路

   (6)在梯形图中，串联接点使用次数没有限制，可无限制次地使用。如图2-21所示。

   (7)两个或两个以上的线圈可以并联输出。如图2-22所不。

    图2-21    规则6的说明

    图2-22    规则7的说明
