PLC功能指令的基本格式

    与基本指令不同，应用指令不是表达梯形图符号间的相互关系，而是直接表达本指令的功能。FX系列PLC的功能指令采用梯形图和指令助记符相结合的形式，如图5-1 (a)所示是应用指令的梯形图示例。图中，M8002的常开触点是应用指令盼执行条件，其后的方框即为功能框。功能框中分栏表示指令的名称、相关数据或数据的存储地址。这种表达方式的优点是直观，易懂。上例中指令的功能是：当M8002接通时，十进制常数123将被送到辅助继电器M0~M7中去，相当于用基本指令实现的程序，如图5-1 (b)所示。可见，完成同样任务时，用应用指令编写的程序要简练得多。

    从图5-1给出的几条功能指令可以看到，功能指令主要由功能指令助记符和操作元件两大部分组成，如图5-2所示。

    图5-1    用功能指令与基本指令实现同样任务的比较

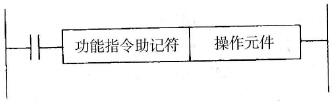

    图5-2    功能指令的组成
