FX系列PLC的块传送指令(BMOV)

    块传送指令BMOV是指将源操作数指定的软元件开始的n数据传送到指定的目标操作数开始的n点软元件中。如果元件号超出允许的元件号范围，数据仅传送到允许的范围内。如图5-10所示，如果BMOV指令执行前D0~D2中的数据分别为十进制数100、200、300，则当X0为ON时，执行块传送指令BMOV，目标元件D10~D12中的数据也变为100、200、300，即将D0~D2中的数据传送给了D10～D12。

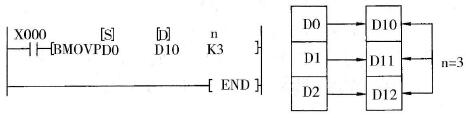

    图5-10    块传送指令说明

    使用BMOV指令时应注意：

    ①BMOV指令中的源操作数与目标操作数是位组合元件时，源操作数与目标操作数要采用相同的位数，如图5-11(a)所示；

    ②在传送的源操作数的与目标操作数的地址号范围重叠的场合，为了防止输送源数据没传送就被改写，PLC会自动确定传送顺序，如图5-11(b)中的①~③顺序；

    ③利用BMOV指令右移读了文件寄存器(D1000~ D7999)中的数据。

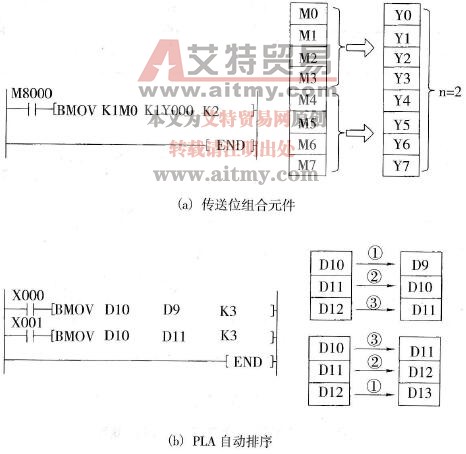

    图5-11    块传送指令使用说明
